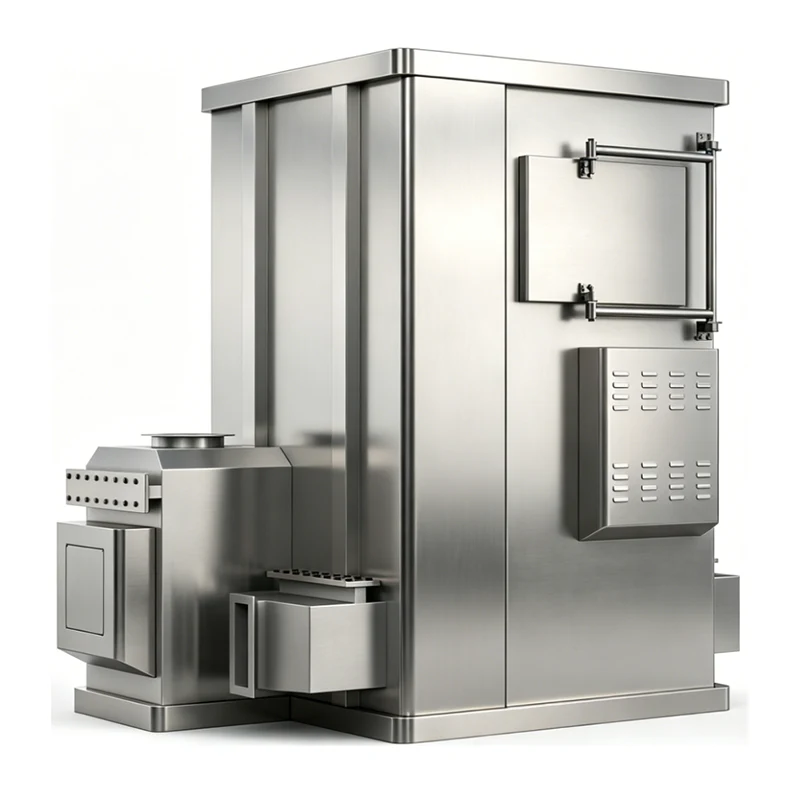

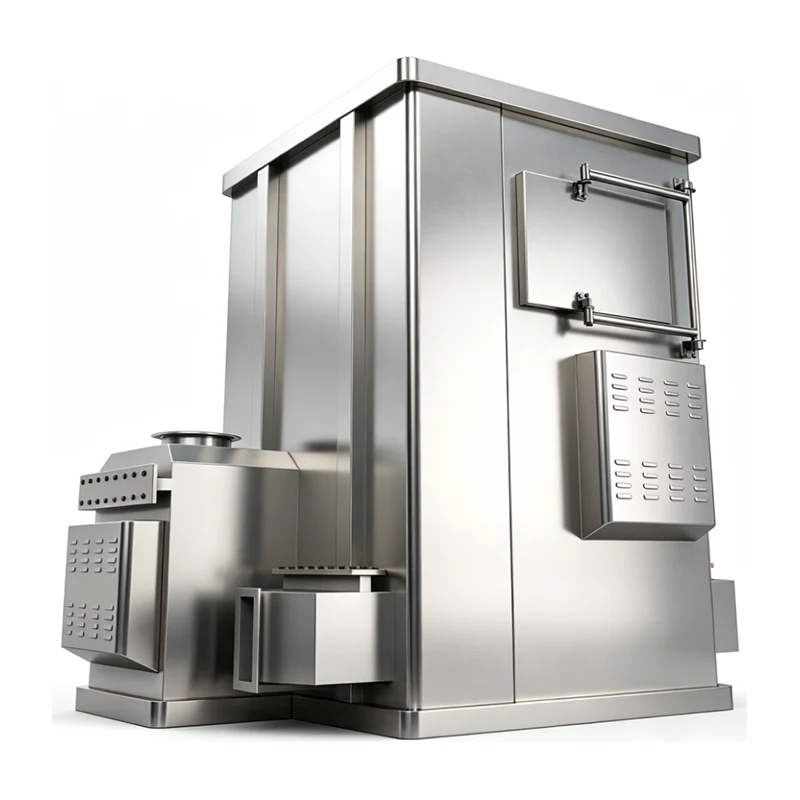

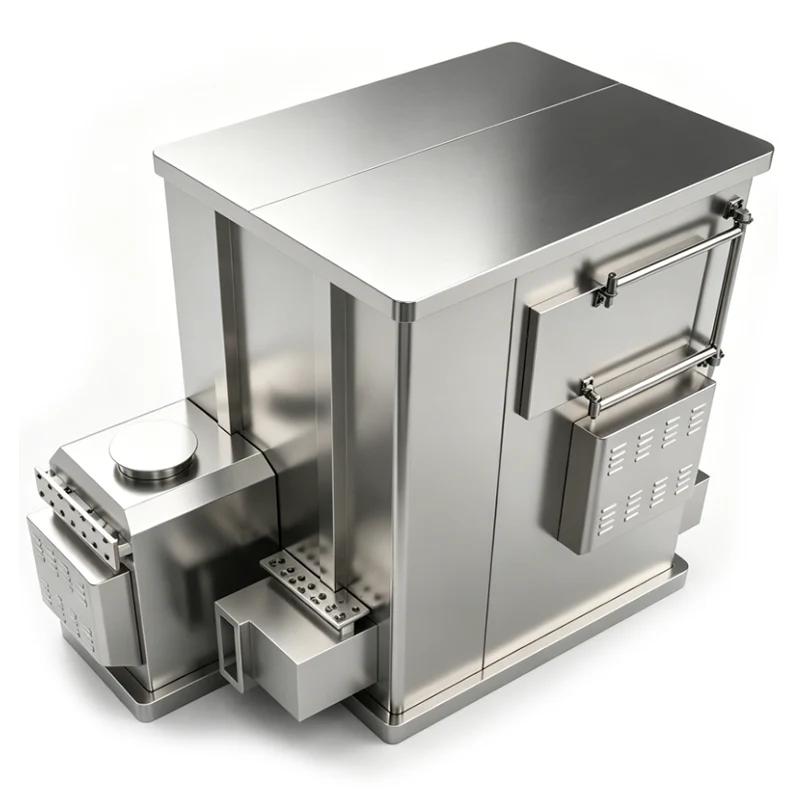

Tweetraps CO-oxidatieoven met warmtewisseling

De Defaee tweetraps CO-oxidatieoven met warmtewisseling is een geïntegreerd milieubeschermings- en energiebesparend systeem dat katalytische oxidatie van CO, tweetraps zeer efficiënte warmteterugwinning, lagedrukverbranding van aardgas en intelligente regeling combineert. Het is ontworpen voor CO-houdende industriële uitlaatgaszuivering en het terugwinnen van restwarmte in de metallurgie, de chemische sector, de bouwmaterialensector en aanverwante sectoren.

Ontwikkeld door DeFa Environmental Equipment (Ningbo) Co., Ltd. – een technologiegedreven fabrikant met meer dan 20 jaar expertise op het gebied van hoogspanningsvoedingen, plasmasystemen en VOS-reductie – maakt deze oven gebruik van een tweetraps plaatwarmte-uitwisselingsstructuur om thermische energie stapsgewijs terug te winnen uit rookgas met hoge temperatuur. Terwijl er een onschadelijke oxidatie van CO wordt bereikt, levert het tegelijkertijd een hoog efficiënt thermisch energiegebruik. Het ontwerp geeft prioriteit aan naleving van de milieuwetgeving, vermindering van het energieverbruik en een stabiele werking op de lange termijn.

Kernwerkingsprincipe

1. CO Katalytische oxidatie

Na de voorbehandeling (stofverwijdering en brandbestrijding) komt CO-houdend industrieel uitlaatgas de reactiekamer van de oven binnen. Onder invloed van edelmetaalkatalysatoren (platina-palladium) vindt er bij een relatief lage temperatuur van 450–480°C een katalytische oxidatiereactie plaats, waarbij giftig CO wordt omgezet in niet-giftig CO₂.

Reactie: 2CO + O₂ → 2CO₂ (katalysator, 450–480°C)

Dit vlamloze proces verbetert de operationele veiligheid en kan tegelijkertijd sporen van vluchtige organische stoffen (VOS) in de uitlaatstroom afbreken, waardoor gebruikers kunnen voldoen aan nationale en internationale emissie-eisen.

2. Warmte-uitwisseling in twee fasen

De ingebouwde tweetraps platenwarmtewisselaars maken gebruik van een ontwerp met gegradeerde koeling en gradiëntwarmtewisseling om de terugwinning van afvalwarmte uit het hogetemperatuurrookgas na de reactie te maximaliseren:

1. Warmte-uitwisseling in de eerste fase:Rookgas met een hoge temperatuur van ongeveer 480°C komt de platenwarmtewisselaar van de eerste trap binnen en brengt warmte in tegenstroom over naar de binnenkomende uitlaatgassen met lage temperatuur. De rookgastemperatuur daalt tot 240–260°C, terwijl het inlaatgas wordt voorverwarmd tot 200–220°C, waardoor de aardgasenergie-input die nodig is voor de daaropvolgende verwarming wordt verminderd.
2. Warmte-uitwisseling in de tweede fase:Het voorgekoelde rookgas komt vervolgens in de warmtewisselaar van de tweede trap terecht, waar het de warmte verder overdraagt ​​aan verse lucht of een ander medium met lage temperatuur. De rookgastemperatuur wordt verlaagd tot onder de 120°C, waardoor een restwarmteterugwinningspercentage van meer dan 75% wordt bereikt – aanzienlijk hoger dan bij eentrapsontwerpen.
3. Temperatuurregeling:Na de warmtewisseling moduleren drie sets luchtdempers het rookgas nauwkeurig om een ​​stabiele afvoertemperatuur van ongeveer 80°C te handhaven, waardoor stress in de apparatuur of thermische vervuiling veroorzaakt door te hoge temperaturen worden vermeden.

3. Lagedrukverbranding van aardgas

Het systeem omvat een lagedruk-verbrandingseenheid voor aardgas, waarbij de gastoevoerdruk wordt geregeld op 0,02–0,05 MPa om te voldoen aan typische industriële lagedrukgasomstandigheden. Na nauwkeurige dosering via een drukreduceerventiel, filter en debietmeter komt aardgas de brander binnen, mengt zich grondig met verbrandingslucht en verbrandt op lage temperatuur in de oven om stabiele warmte te leveren voor de katalytische reactie.

Het lagedrukverbrandingsontwerp elimineert de veiligheidsrisico's die gepaard gaan met hogedruksystemen. Het verbrandingsrendement bedraagt ​​meer dan 99%, terwijl de NOₓ- en CO-emissieconcentraties in het rookgas ruim onder de gebruikelijke wettelijke limieten blijven. De bedrijfskosten zijn doorgaans 30%–40% lager dan bij vergelijkbare elektrische verwarmingsoplossingen.

Structuur van de kernapparatuur

1. Ovenmontage

Het ovenlichaam is geconstrueerd met een dubbellaagse structuur: hittebestendig koolstofstaal bekleed met een isolatielaag van aluminiumsilicaat. De binnenschaal is bestand tegen temperaturen tot 600°C, terwijl de buitenoppervlaktetemperatuur op ≤50°C wordt gehouden om thermisch verlies te minimaliseren. De oven is verdeeld in vijf functionele secties – inlaatsectie, voorverwarmingssectie, katalytische reactiesectie, tweetraps warmtewisselingssectie en uitlaatsectie – en is integraal gelast voor uitstekende afdichting. Een ingebouwde overdrukpoort zorgt voor automatische overdrukbeveiliging.

2. Tweetraps warmtewisselingsmodule

De kern van het warmteterugwinningssysteem bestaat uit twee fasen van zeer efficiënte platenwarmtewisselaars, vervaardigd uit 304 roestvrij staal, die hoge temperatuurbestendigheid, corrosiebestendigheid en betrouwbare warmteoverdrachtsprestaties bieden. De warmtewisselaars zijn in serie geplaatst met tussenliggende geleideplaten om een ​​uniforme rookgasverdeling te garanderen. Geoptimaliseerde plaatafstanden verminderen de rookgasweerstand en het energieverbruik van de ventilator. De module is ontworpen voor eenvoudige demontage en reiniging en biedt ruimte voor uitlaatstromen die stof bevatten.

3. Lagedruk aardgasverbrandingssysteem

Dit subsysteem bestaat uit aardgasleidingen, een lagedrukreduceerventiel, gasfilter, stroomregelklep, brander, ontstekingsapparaat en vlamdetector. De drukreduceerklep stabiliseert de gasdruk op 0,02–0,05 MPa, terwijl de stroomklep een nauwkeurige brandstofdosering mogelijk maakt. Een poreuze injectiebrander zorgt voor een grondige menging van gas en lucht. Het automatische ontstekingsapparaat en de realtime vlamdetector onderbreken onmiddellijk de gastoevoer bij vlamuitval om lekkage te voorkomen.

4. Katalytisch reactiesysteem

Het systeem omvat een katalysatorbed op basis van een honingraatkeramisch substraat geladen met edelmetaalkatalysatoren van platina-palladium, gekenmerkt door anti-vergiftigingseigenschappen, duurzaamheid bij hoge temperaturen en een typische levensduur van 2 à 3 jaar. In de oven zijn ten minste vijf temperatuursensoren geïnstalleerd om kritische temperatuurpunten in realtime te bewaken, waarbij de reactietemperatuur nauwkeurig binnen het venster van 450–480 °C wordt geregeld. Dit zorgt voor een CO-conversiepercentage van ≥99%.

5. Intelligent controlesysteem

Een PLC-gebaseerd besturingssysteem met een touchscreeninterface integreert temperatuurregeling, drukbewaking, gasveiligheidsvergrendelingen, foutalarmen en gegevensregistratie. Het ondersteunt een volledig automatische werking met start/stop met één toets en automatische aanpassing van de gasstroom en klepopening. Het systeem bewaakt continu het drukverschil, de gasdruk en de vlamstatus; bij het detecteren van een abnormaliteit activeert het automatische alarmen en uitschakelsequenties. De functionaliteit voor monitoring op afstand en het uploaden van gegevens worden ook ondersteund. De besturingsalgoritmen zijn verfijnd op basis van de twintig jaar aan veldgegevens van DeFa, waardoor de stabiliteit wordt vergroot en de noodzaak voor handmatige interventie wordt verminderd.

6. Veiligheidshulpsysteem

• Brandvangers en stofafscheidersisoleer bij zowel de inlaat als de uitlaat de productielijn van de behandelingsapparatuur en vang deeltjes op, waardoor flashback en verstopping worden voorkomen.
• Drukontlastingspoortmet een explosiebestendig membraan bovenop de reactiekamer, wordt de druk automatisch vrijgegeven in overdrukscenario's.
• Betrouwbare aardingvan de metalen behuizing met een aardingsweerstand ≤4Ω voorkomt statische ophoping en gevaar voor elektrische schokken.

Belangrijkste prestatievoordelen

1. Hoge zuiveringsefficiëntie en conforme emissie

Het CO-katalytische conversiepercentage bereikt ≥99%, waarbij de CO-emissieconcentratie doorgaans ≤50 mg/m³ is. Gelijktijdige VOC-verwijdering wordt bereikt. Het lagedruk aardgasverbrandingssysteem levert een NOₓ-uitstoot op van ≤100 mg/m³, zonder zwarte rook of geur. De prestaties worden gevalideerd onder standaard industriële omstandigheden en komen overeen met regelgeving zoals die voor luchtverontreinigende stoffen uit industriële ovens.

2. Superieure afvalwarmteterugwinning en energiebesparingen

De tweetraps platenwarmtewisselingsstructuur bereikt een restwarmteterugwinningspercentage van ≥75%, waardoor het aardgasverbruik met 20%–25% wordt verminderd in vergelijking met eentraps warmtewisselingsconfiguraties. De rookgasafvoertemperatuur wordt op ≤120°C gehouden. Teruggewonnen warmte kan worden gebruikt voor het voorverwarmen van inlaatgas, warmwatervoorziening of verwarming van faciliteiten, waardoor cascade-energiegebruik mogelijk wordt.

3. Lagedrukwerking en hoge betrouwbaarheid

Het werken op aardgas onder lage druk (0,02–0,05 MPa) vermindert de lekkagerisico's aanzienlijk. Meerdere veiligheidsvergrendelingen, waaronder bescherming tegen vlammen, oververhitting, overdruk en aardingsbeveiliging, zorgen voor uitgebreide procesveiligheid. Het redundante tweetraps warmtewisselaarontwerp maakt continue werking mogelijk, zelfs als één fase onderhoud vereist.

4. Intelligente controle en weinig onderhoud

Volautomatische PLC-besturing maakt bediening zonder toezicht mogelijk. Realtime parameterweergave en automatische foutdiagnose maken een snelle probleemoplossing mogelijk. Het ontwerp van de afneembare warmtewisselaar en de gemakkelijk vervangbare katalysator verminderen de onderhoudsinspanningen. De totale levensduur van de apparatuur wordt geschat op 10-15 jaar onder normale bedrijfsomstandigheden.

5. Breed aanpassingsvermogen

De oven is ontworpen voor de behandeling van industriële uitlaatgassen met CO-concentraties in het bereik van 0,5%–5% en inlaattemperaturen van 100–300°C, waardoor hij geschikt is voor afgas van hoogovens, staartgas voor chemische synthese, ovenuitlaat en soortgelijke processtromen. Het kan rechtstreeks worden geïntegreerd met standaard industriële lagedruk-aardgaspijpleidingen zonder dat hogedruk-retrofits nodig zijn.

Technische specificaties (standaardmodel)

Richtlijnen voor installatie en inbedrijfstelling

1. Installatievereisten

1. Plaatsen op een vlakke betonnen fundering met draagvermogen ≥5 t/m²; reserveer minimaal 1,5 m onderhoudsruimte rondom de apparatuur.
2. Aardgaspijpleidingen moeten gebruik maken van naadloze stalen buizen met gelaste verbindingen en moeten een dichtheidstest doorstaan ​​(0,1 MPa, 30 min zonder lekkage).
3. Zorg voor een betrouwbare aarding van de apparatuur met een geelgroene aarddraad van ≥4 mm² en aardingsweerstand ≤4 Ω.
4. Gebruik flexibele aansluitingen bij de inlaat- en uitlaatkanalen om trillingsschade te voorkomen.
5. Installeer verschildrukmeters langs de inlaat en uitlaat van de warmtewisselaar om vervuiling te controleren.

2. Inbedrijfstellingsprocedures

1. Onbelaste inbedrijfstelling:Schakel het systeem in, start de ventilator en de regeleenheid; verifieer de normale werking en nauwkeurige sensormetingen.
2. Inbedrijfstelling van gas:Aardgas onder lage druk introduceren; bevestig dat er geen lekkage in de pijpleiding is, dat er geen goede ontsteking is en dat de vlam stabiel is.
3. Inbedrijfstelling van belasting:Voer CO-houdend uitlaatgas in, pas geleidelijk de gasstroom en de demperposities aan om de reactietemperatuur op 450–480 °C te stabiliseren. Nadat de naleving van de emissienormen is geverifieerd, moet het systeem 24 uur lang continu draaien.
4. Inbedrijfstelling van de vergrendeling:Simuleer vlamstoringen, oververhittings- en overdrukfouten om automatische alarm- en uitschakelfuncties te verifiëren.

Routineonderhoud

• Dagelijks:Controleer de gasdruk, de vlamstatus, de oventemperatuur, het drukverschil en de aarding; operationele gegevens registreren.
• Wekelijks:Reinig het gasfilter en de brandvanger; controleer de flexibiliteit van de demper; draai de verbindingsbouten vast.
• Maandelijks:Inspecteer het katalysatorbed en verwijder al het oppervlaktestof; maak de platen van de warmtewisselaar schoon om verstopping te voorkomen.
• Jaarlijks:Uitgebreide inspectie van isolatie, warmtewisselaars, brander en regelsysteem; vervang verouderde componenten en kalibreer sensoren.
• Lange termijn afsluiting:Sluit de gastoevoerkleppen, spoel het gas uit de pijpleiding, bescherm de apparatuur tegen stof en ventileer regelmatig om corrosie door vocht te voorkomen.

Toepassingen en waarde

Deze apparatuur wordt op grote schaal toegepast bij de zuivering van CO-uitlaatgassen voor metallurgische hoogovens, chemische syntheseprocessen, ovens voor bouwmaterialen en warmtebehandeling van machines. Het biedt uitgebreide waarde: milieuvriendelijke uitlaatgasbehandeling, lagere bedrijfskosten door zeer efficiënte terugwinning van restwarmte, verbeterde productieveiligheid via meerdere beschermingsmechanismen en een typische terugverdientijd van de investering van 1 à 2 jaar door teruggewonnen thermische energie. Het resultaat is een praktische combinatie van milieubescherming en energie-efficiëntie voor industriële gebruikers.

Veelgestelde vragen

Welke uitlaatgasomstandigheden zijn geschikt voor deze CO-oxidatieoven?

De oven is ontworpen voor industriële uitlaatgassen die 0,5%–5% CO bevatten, met inlaattemperaturen doorgaans tussen 100°C en 300°C. Het kan worden toegepast op hoogovengas, staartgas van chemische synthese, ovenuitlaat en soortgelijke stromen die koolmonoxide en sporen VOS bevatten.

Hoe lang gaat de katalysator mee en is deze vervangbaar?

Het met platina-palladium-katalysatoren beladen honingraatkeramische substraat heeft onder normale bedrijfsomstandigheden een typische levensduur van 2 à 3 jaar. De katalysatormodule is ontworpen voor eenvoudige vervanging, en ons technische team kan advies geven over vervangingsintervallen op basis van feitelijke bedrijfsgegevens.

Welke aardgasaanvoerdruk is vereist?

Het systeem werkt op aardgas onder lage druk met een leveringsdruk van 0,02–0,05 MPa, wat overeenkomt met standaard industriële lagedrukgasnetwerken. Er is geen hogedruk-retrofit nodig. Een drukreduceerventiel, filter en flowmeter zijn geïntegreerd om een ​​stabiele gastoevoer te garanderen.

Hoeveel energie kan worden bespaard door de tweetraps warmte-uitwisseling?

De tweetraps platenwarmtewisselaar bereikt een restwarmteterugwinningspercentage van ≥75%, waardoor het aardgasverbruik met ongeveer 20%–25% wordt verminderd in vergelijking met eentraps warmtewisselingsconfiguraties. Teruggewonnen warmte wordt gebruikt om het binnenkomende uitlaatgas voor te verwarmen, waardoor de energie-input die nodig is om de katalytische reactietemperatuur op peil te houden direct wordt verlaagd.

Is continu onbeheerd gebruik mogelijk?

Ja. Het PLC-gebaseerde besturingssysteem ondersteunt een volledig automatische bediening, inclusief starten/stoppen met één toets, realtime monitoring en automatische aanpassing van de gasstroom en dempers. Dankzij de mogelijkheden voor monitoring op afstand en het uploaden van gegevens kunnen operators extern toezicht houden op de systeemstatus. In geval van afwijkingen initieert het systeem automatisch alarmen en veilige uitschakelprocedures.

Welke veiligheidsvoorzieningen zijn geïntegreerd?

Er zijn meerdere veiligheidslagen in het systeem ingebouwd: inlaat- en uitlaatbrandvangers voorkomen vlamterugslag; een overdrukpoort met een explosiebestendig membraan zorgt voor de overdruk; Vlamdetectie sluit automatisch de gastoevoer af bij uitbranden; en betrouwbare aarding (≤4Ω) voorkomt statische gevaren. Het lagedrukverbrandingsontwerp zelf vermindert het inherente risico.

Wat zijn de typische emissieprestaties?

Onder stabiele bedrijfsomstandigheden bereikt het CO-conversiepercentage ≥99%, waarbij de CO-emissieconcentratie doorgaans ≤50 mg/m³ is. Het lagedruk-aardgasverbrandingssysteem levert een NOₓ-uitstoot op van ≤100 mg/m³, zonder zwarte rook of geur. Sporen van de VOS in de uitlaatgassen worden tegelijkertijd ook afgebroken.

Welk routineonderhoud heeft de apparatuur nodig?

Dagelijkse controles omvatten de gasdruk, de vlamstatus en het drukverschil. Wekelijkse taken omvatten het schoonmaken van het gasfilter en de brandvanger. Maandelijks moeten het katalysatorbed en de warmtewisselaarplaten worden geïnspecteerd en gereinigd. Een jaarlijkse uitgebreide inspectie wordt aanbevolen om optimale prestaties te behouden en de levensduur, die geschat wordt op 10-15 jaar, te verlengen.

Wat is de typische terugverdientijd voor deze investering?

De meeste gebruikers behalen binnen één tot twee jaar rendement op hun investering, voornamelijk dankzij de vermindering van het aardgasverbruik die mogelijk wordt gemaakt door het hoogefficiënte systeem voor de terugwinning van restwarmte. Extra besparingen komen voort uit lagere onderhoudsbehoeften en vermeden emissieboetes.
