Drie-zuur afvalgasbehandelingssysteem

Gemengd zuur afgas bestaat voornamelijk uit zwavelzuurmist (H2SO4), zoutzuurmist (HCl) en salpeterzuurmist (NOx/NO2). Het wordt op grote schaal gegenereerd door galvaniseren, beitsen, chemische verwerking, metallurgie, anodiseren van aluminium en polijsten van metaal. Het zure gas heeft een sterke corrosiviteit, hoge toxiciteit en intense irritatie en vormt gemakkelijk aërosolen met witte damp, die de productieapparatuur beschadigen en de menselijke gezondheid in gevaar brengen.

Door gebruik te maken van technologieën voor alkalische sproeineutralisatie, nevelverwijdering en diepe zuivering is dit systeem volwassen, betrouwbaar en kosteneffectief en dient het als de standaardoplossing voor industriële bestrijding van zure nevel.

Kernprincipe en systeemsamenstelling

1 Werkingsprincipe

Het hele proces is afhankelijk vanzuur-base neutralisatie, gas-vloeistof massaoverdracht en neveleliminatie

Zuur afvalgas komt binnen via de onderkant van de toren en komt in tegenstroom in contact met een alkalische oplossing (natriumhydroxide / natriumcarbonaat) die van bovenaf wordt gespoten voor neutralisatiereacties:

Pakkingslagen (PP Pall-ringen / Heilex-ringen) vergroten het gas-vloeistofcontactoppervlak om de zuiveringsefficiëntie te vergroten. Een bovenop gemonteerde misteliminator vangt meegevoerde vloeistofdruppels op en elimineert witte damp.

2 Standaardsysteem met 5 eenheden

1. Gasopvangeenheid:Gesloten kappen en corrosiebestendige kanalen, opvangefficiëntie ≥95% om diffuse emissies te beheersen.

2. Voorbehandelingseenheid:Mechanische misteliminators en voorfilters verwijderen grote zuurdruppels en stof om de hoofdtoren te beschermen.

3. Hoofdzuiveringseenheid:Tweetraps toren met alkalische spray; de eerste fase voor primaire neutralisatie, de tweede voor fijne zuivering.

4. Eenheid voor het verwijderen van diepe mist:Baffle / cycloon misteliminator (elektrische misteliminator optioneel), mistverwijderingsefficiëntie ≥99%.

5. Uitlaat- en automatische regeleenheid:Corrosiebestendige FRP/PP-ventilator, uitlaatpijp van 15 m, automatische PLC-dosering van chemicaliën en pH-vergrendelingsregeling.

Kernvoordelen (voor voorstellen en biedingen)

Hoogefficiënte zuivering voor volledige naleving

● Verwijdering van zoutzuurmist ≥98%, uitlaatconcentratie ≤5 mg/m³

● Zwavelzuurmistverwijdering ≥95%, uitlaatconcentratie ≤10 mg/m³

● Verwijdering van salpeterzuurnevel ≥90%, uitlaatconcentratie ≤35 mg/m³ Voldoet volledig aan GB 16297 en lokale ultra-lage emissienormen om boetes te voorkomen.

Super corrosiebestendigheid en weinig onderhoud

Het torenlichaam, de pijpleidingen en de pakkingen zijn gemaakt van FRP-, PP- en PVC-materialen, bestand tegen sterk zuur en alkali. De levensduur bedraagt ​​8–15 jaar, veel langer dan koolstofstaal (1–2 jaar). Omdat er weinig onderdelen aan slijtage onderhevig zijn, hoeft u alleen maar regelmatig de alkalische oplossing bij te vullen en de pakkingen schoon te maken. Het gesloten circulatiewaterontwerp bespaart ook waterverbruik.

Veilige bediening en eliminatie van witte dampen

Volledig gesloten structuur met antistatische aarding voorkomt gaslekken en corrosie van werkplaatsapparatuur. Uitgerust met hoogwaardige misteliminators (en optionele elektrische misteliminators) om witte dampaerosolen volledig te verwijderen en publieke klachten te voorkomen.

Groot aanpassingsvermogen voor uiteenlopende werkomstandigheden

Verwerkt enkelvoudig of gemengd zuur gas, toepasbaar bij hoge concentraties, grote luchtstromen, intermitterende en continue productie. Het modulaire ontwerp heeft een kleine footprint (1/3 van traditionele natte systemen) en snelle installatie, geschikt voor nieuwe en gerenoveerde productielijnen.

Verbeterde werkplaatsomgeving en gezondheid op het werk

Elimineert scherpe zure geur en bijtende dampen, verbetert de zichtbaarheid en voorkomt zuurbranden en aandoeningen van de luchtwegen. Geen druipende zure vloeistof vermindert arbeidsongevallen en personeelsverloop.

Beschermt stroomafwaartse apparatuur en verlaagt reparatiekosten

Mistverwijdering aan de voorkant voorkomt corrosie en verstopping van ventilatoren, kanalen en schoorstenen. Het beschermt ook daaropvolgende actieve kool- en katalytische eenheden tegen zuurerosie, waardoor hun levensduur 2 tot 3 keer wordt verlengd.

Vlotte goedkeuring door de regelgevende instanties

Ontworpen in overeenstemming met GB 16297 en GB 21900. Gekoppeld aan online bewakingsapparatuur voor HCl, temperatuur en gegevensoverdracht op afstand naar milieuplatforms, waardoor een soepele EIA, aanvraag van lozingsvergunningen en inspecties worden gegarandeerd.

Hoog rendement op investering

Lage initiële investering (slechts 1/5 van de RTO-systemen). Bij gebruik wordt slechts een kleine hoeveelheid alkalisch middel en elektriciteit verbruikt, zonder dat verbruiksartikelen regelmatig moeten worden vervangen. Het vermijdt hoge boetes, productieonderbrekingen en orderverliezen, en de investering kan binnen 1 à 2 jaar worden terugverdiend.

Noodzaak van installatie

Houd u aan de milieuvoorschriften

Gemengd zuur afvalgas wordt vermeld als zeer giftige en gevaarlijke verontreinigende stoffen. Directe lozing of buitensporige emissies zullen leiden tot boetes van 100.000 tot 1.000.000 RMB, opschorting van de productie of zelfs intrekking van lozingsvergunningen. Dit systeem is verplicht voor de goedkeuring en exploitatie van projecten. Vroegtijdige installatie vermijdt dure retrofits als het beleid strenger wordt.

Garandeer normale productie

Sterke zuurcorrosie beschadigt snel staalconstructies, motoren en elektrische componenten. Onverwerkt zuur gas veroorzaakt frequente verstoppingen en lekkages van pijpleidingen, wat leidt tot regelmatige stilleggingen en enorme productieverliezen. Zure dampen en gladde ondergrond belemmeren ook het werk en verhogen het personeelsverloop.

Voldoe aan de auditvereisten van klanten

Naleving van de milieuwetgeving is een basisvereiste voor bestellingen van auto-onderdelen, elektronica, hardware en buitenlandse handelsklanten. Standaard afvalgasbehandeling draagt ​​bij aan het behoud van het bedrijfsimago en het concurrentievermogen op de markt.

Bescherm de gezondheids- en juridische risico's van werknemers

Inademing van zure nevel kan brandwonden aan de luchtwegen, longoedeem en andere ernstige ziekten veroorzaken. Langdurige blootstelling leidt tot geschillen over beroepsziekten en hoge compensatierisico's. Met de installatie van het systeem wordt voldaan aan maatschappelijk verantwoord ondernemen.

Pas je aan aan steeds strengere normen

Meer regio's hebben strengere ultra-lage emissielimieten voor zure nevel uitgevaardigd. Een eenmalige volledige renovatie voorkomt herhaalde investeringen en sloop van apparatuur in de toekomst.

Professionele terminologie (voor documenten en promotie)

Apparatuurvoorwaarden

Drie-zuur afvalgasbehandelingssysteem, zure mistsproeitoren, gepakte scrubber, FRP-zuiveringstoren, PP-sproeitoren, elektrische misteliminator, SDG droge adsorptiebox, actieve kooladsorber, corrosiebestendige ventilator, PLC automatisch doseersysteem, online pH-monitor, gasopvangkap, zuurbestendig kanaal, uitlaatschoorsteen

Procesvoorwaarden

Zuur-base neutralisatie, gas-vloeistof tegenstroom, verpakkingsmassaoverdracht, zure mistzuivering, mistverwijdering en eliminatie van witte damp, denitrificatie, corrosiebestendig ontwerp, gesloten circulatie, automatische dosering, pH-vergrendeling, opvang van diffuse emissies, georganiseerde afvoer, modulaire integratie

Toepassingsvoorwaarden

Galvaniserende zure mist, beitsafvalgas, aluminium geanodiseerde uitlaat, metaalpolijsten gemengde zure damp, chemisch zuurgas, metallurgisch beitsrookgas, hoogcorrosief afvalgas, giftig en schadelijk gas

Nalevings- en waardevoorwaarden

Geïntegreerde emissienorm voor luchtverontreinigende stoffen, EIA-acceptatie, lozingsvergunning, milieu-inspectie, reductie, groene fabriek, schonere productie, arbeidsgezondheid, anti-corrosie, kostenreductie en efficiëntieverbetering

Aanbevolen configuraties per arbeidsomstandigheden

1. Kleine eenheid / enkele machine (kleine galvaniseer- en beitstanks)

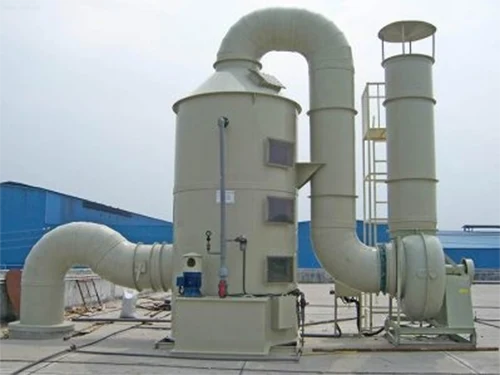

Gesloten gasopvang → Verwijdering van pre-mist → Eentraps PP-sproeitoren → Misteliminator → FRP-ventilator → 15m-stapel

Kenmerken: Lage kosten, eenvoudig onderhoud, stabiele naleving voor kleine luchtstroom en gas met lage concentratie.

2. Middelgrote/meerdere tanks (anodiseren van aluminium, beitslijnen voor hardware)

Gesloten gasopvang → Mechanische mistverwijdering → Tweetraps FRP-sproeitoren (alkalische oplossing + reductiemiddel) → Elektrische misteliminator → Actieve kooladsorptie → Ventilator → Schoorsteen

Kenmerken: Volledige naleving voor alle soorten zure nevel, volledige eliminatie van witte damp, geschikt voor middelgrote tot grote luchtstromen en gas met gemiddelde tot hoge concentratie.

3. Grote continue productielijn (chemie, metallurgie en grote beitswerkplaatsen)

Gasopvang → Koelvoorbehandeling → Tweetraps sproeitoren → Elektrische misteliminator → RCO (denitrificatie + VOC-verwijdering) → Online monitoring → Stack

Kenmerken: Ultra-lage emissie, geen secundaire vervuiling; de voorkeursoplossing voor ondernemingen die onder belangrijk milieutoezicht staan.
