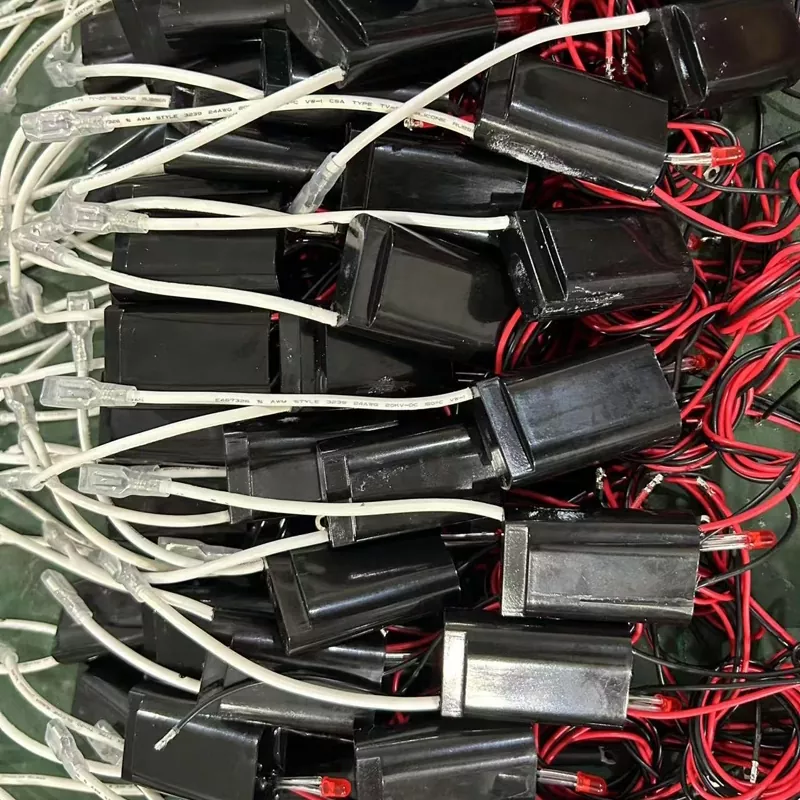

DeFazorgt voor een compactDC-hoogspanningsmoduleontworpen om laagspannings-DC-invoer om te zetten in stabiele hoogspannings-DC-uitvoer voor luchtreinigers, ionisatoren, plasmaapparaten, elektrostatische neerslagsystemen en andere luchtbehandelingsapparatuur met laag vermogen. Met 5V- of 12V-ingang, 5-9kV-uitgangsopties, een compacte footprint van 51 x 32 x 19 mm en geïntegreerde beveiligingsfuncties is deze module geschikt voor apparatuurontwerpers die op zoek zijn naar een ruimtebesparende hoogspanningsstroomoplossing.
Een hoogspanningsbron hoeft niet altijd groot, complex of moeilijk te integreren te zijn. Moderne luchtzuiverings-, ionisatie-, plasma- en elektrostatische apparaten vereisen steeds vaker compacte voedingscomponenten die een stabiele spanning kunnen leveren en tegelijkertijd in apparatuur met beperkte ruimte passen. Een goed ontworpenDC-hoogspanningsmodulezet laagspanningsgelijkstroom om in een gecontroleerde hoogspanningsuitgang, waardoor de elektrische energie wordt geleverd die nodig is voor elektroden, ionisatoren, elektrostatische collectoren of kleine plasmacellen.
De module van DeFa ondersteunt DC 5V- of DC 12V-ingang en modelafhankelijke 5kV tot 9kV DC-uitgang. Het nominale stroomverbruik bedraagt maximaal 3 W, terwijl de typische uitgangsstroom beperkt is tot ≤0,5 mA. De ingekapselde structuur, configureerbare bedrading, kortsluitbeveiliging, overstroombegrenzing en open-load-beveiliging maken het praktisch voor OEM-apparatuurintegratie.
Inhoudsopgave
- Wat is een DC-hoogspanningsmodule?
- Hoe werkt een DC-hoogspanningsmodule?
- Belangrijkste specificaties en ontwerpparameters
- Waar worden DC-hoogspanningsmodules gebruikt?
- Waar moeten ingenieurs rekening mee houden tijdens de integratie?
- Belangrijkste voordelen voor OEM-apparatuur
- Hoe selecteert u de juiste module?
- Veelgestelde vragen
- Conclusie
Wat is een DC-hoogspanningsmodule?
Een DC-hoogspanningsmodule is een compacte stroomconversiecomponent die een relatief lage DC-ingang omzet in een veel hogere DC-uitgangsspanning. In plaats van een hoogspanningscircuit te ontwerpen van individuele transformatoren, schakelcomponenten, gelijkrichters, beveiligingscircuits en isolatiestructuren, kunnen fabrikanten van apparatuur een speciale hoogspanningsmodule in het gastproduct integreren.
Deze architectuur is vooral handig als de installatieruimte beperkt is. De module van DeFa meet slechts 51 x 32 x 19 mm en weegt ongeveer 25 g, waardoor hij kan worden geïntegreerd in draagbare luchtreinigers, desktopionisatoren, luchtverfrissers voor auto's, ontsmettingsapparatuur, HVAC-accessoires en andere compacte apparatuur.
De uitgang kan worden geconfigureerd volgens het geselecteerde model, met beschikbare spanningsniveaus van 5 kV tot 9 kV. Afhankelijk van de toepassing kan de hoogspanningsuitgang worden gebruikt voor het genereren van negatieve ionen, elektrostatische neerslag of kleine plasmageneratiesystemen.
Hoe werkt een DC-hoogspanningsmodule?
Het basisprincipe is een meertraps spanningsomzettingsproces. Een laagspannings-DC-ingang drijft eerst een oscillator of schakelcircuit aan. Dit circuit bekrachtigt de primaire zijde van een step-up transformator. De transformator verhoogt de spanning, waarna een gelijkrichterschakeling het getransformeerde elektrische signaal omzet in hoogspanningsgelijkstroom.
Het uitgangscircuit is ontworpen met stroombeperkende eigenschappen, zodat de module hoge spanning kan leveren zonder dat er een hoog uitgangsvermogen nodig is. Dit onderscheid is belangrijk omdat veel ionisatie- en elektrostatische toepassingen een hoog elektrisch veld nodig hebben in plaats van een grote hoeveelheid elektrische stroom.
- Ingangstrap:Ontvangt DC 5V of DC 12V stroom.
- Oscillatiefase:Genereert het schakelsignaal dat de transformator nodig heeft.
- Opstapfase:Verhoogt de lage ingangsspanning naar een hoge spanning.
- Rectificatiefase:Produceert de vereiste DC-hoogspanningsuitgang.
- Beschermingsfase:Helpt abnormale stroom te beperken en het circuit te beschermen tijdens foutcondities.
Dankzij deze compacte architectuur is het gemakkelijker om een speciale hoogspanningsmodule te integreren dan een volledig nieuw hoogspanningsstroomcircuit op te bouwen.
Belangrijkste specificaties en ontwerpparameters
Voordat ingenieurs een hoogspanningsvoedingsmodule kiezen, moeten ze de ingangscompatibiliteit, de uitgangsspanning, het stroomverbruik, de fysieke afmetingen, de bedrading, het temperatuurbereik, de isolatie en de beveiligingsfuncties evalueren. De volgende tabel vat de belangrijkste specificaties van de DeFa-oplossing samen.
| Parameter | Specificatie | Technische overweging |
|---|---|---|
| Ingangsspanning | DC 5V of DC 12V ±10% | Compatibel met veel elektronische laagspanningssystemen |
| Uitgangsspanning | 5 kV–9 kV gelijkstroom | Geselecteerd op basis van elektrode- en toepassingsvereisten |
| Nominaal vermogen | Tot 3W | Geschikt voor compacte toepassingen met laag vermogen |
| Uitgangsstroom | Normaal gesproken ≤0,5 mA | Intern begrensd voor het beoogde toepassingsbereik |
| Afmetingen | 51×32×19 mm | Handig voor apparatuur met beperkte ruimte |
| Gewicht | Ongeveer. 25g | Helpt het extra gewicht van de apparatuur te minimaliseren |
| Bedrijfstemperatuur | -10°C tot +60°C | Geschikt voor een breed scala aan omstandigheden voor binnenapparatuur |
| Bescherming | Beveiliging tegen overstroom, kortsluiting en open belasting | Helpt de betrouwbaarheid op systeemniveau te verbeteren |
| Uitgangsaansluiting | Hoogspanningsdraad | De kabellengte kan worden geconfigureerd voor apparatuurintegratie |
Voor gedetailleerde technische selectie moeten ingenieurs de elektrische kenmerken van de module afstemmen op de elektrodegeometrie, belastingstoestand, isolatieafstand, behuizingsontwerp en gebruiksomgeving van het eindproduct.
Waar worden DC-hoogspanningsmodules gebruikt?
De compacte vormfactor en het energiezuinige ontwerp van een hoogspanningsmodule maken hem geschikt voor meerdere elektrostatische en luchtbehandelingstoepassingen.
Luchtzuiveringsapparatuur
In elektrostatische luchtzuiveringssystemen creëert hoge spanning een elektrisch veld dat het opladen en verzamelen van deeltjes ondersteunt. De module kan ook componenten voor het genereren van negatieve ionen aandrijven die worden gebruikt als onderdeel van een luchtbehandelingsontwerp.
Negatieve ionengeneratoren
Desktopionisatoren, draagbare luchtverfrissers en andere compacte apparaten voor het genereren van ionen vereisen een hoogspanningsbron zonder toevoeging van een grote voedingseenheid. Een kleine DC-hoogspanningsomvormer kan deze integratie vereenvoudigen.
Plasma-apparaten
Kleine plasmasystemen kunnen een gecontroleerde hoogspanningsbron nodig hebben om de elektrische omstandigheden te creëren die nodig zijn voor de plasmacel. Afhankelijk van het ontwerp kan de module compacte plasmageneratoren ondersteunen die worden gebruikt voor geurbehandeling of oppervlaktegerelateerde toepassingen.
Accessoires voor HVAC en luchtbehandeling
Hoogspanningsmodules kunnen ook worden geïntegreerd in ventilatorconvectoren, op kanalen gemonteerde ionisatoren en andere accessoires voor continue luchtbehandeling waar de beschikbare installatieruimte beperkt is.
Medische en laboratoriumapparatuur
Luchtreinigings- en gespecialiseerde desinfectieapparatuur met een laag vermogen kan gebruik maken van compacte hoogspanningsvoedingen waarbij de elektrische vereisten overeenkomen met de specificaties van de module en de voltooide apparatuur passende veiligheidsmaatregelen bevat.
Waar moeten ingenieurs rekening mee houden tijdens de integratie?
Hoogspanningscomponenten vereisen meer dan alleen elektrische compatibiliteit. Mechanische lay-out, isolatie, bedrading, thermische omstandigheden, elektromagnetische interferentie en gebruikersbescherming moeten allemaal in overweging worden genomen tijdens de productontwikkeling.
- Hoogspanningsvrijgave:Zorg voor de juiste afstand tussen de hoogspanningsuitgang en de geleidende componenten.
- Isolatie:Gebruik geschikte isolatiematerialen rond de hoogspanningsterminal en bedrading.
- Behuizingsontwerp:Het hoogspanningsgedeelte mag tijdens normaal bedrijf niet toegankelijk zijn.
- Thermisch beheer:Houd de module binnen het gespecificeerde bedrijfstemperatuurbereik.
- Bedrading:Selecteer een geschikte hoogspanningsgeïsoleerde kabel en specificeer de vereiste kabellengte.
- EMC:Gevoelige elektronische systemen vereisen mogelijk afscherming, filtering of zorgvuldige kabelgeleiding.
- Elektrodegeometrie:De afstand en vorm van de elektroden beïnvloeden de spanningsbehoefte en het elektrisch gedrag.
De ingekapselde constructie van de module isoleert de hoogspanningsuitgang van de laagspanningsingang. Niettemin blijven de uiteindelijke ontwerpers van apparatuur verantwoordelijk voor het implementeren van de juiste isolatie, behuizing, aarding en veiligheidsarchitectuur voor het eindproduct.
Wat zijn de belangrijkste voordelen voor OEM-apparatuur?
Voor OEM-fabrikanten kan een compacte hoogspanningsmodule de complexiteit van de ontwikkeling verminderen en het totale product eenvoudiger te verpakken maken.
- Compacte mechanische voetafdruk:De afmetingen van 51 × 32 × 19 mm maken installatie in relatief kleine behuizingen mogelijk.
- Laag ingangsvermogen vereist:Een nominaal verbruik tot 3W ondersteunt systeemarchitecturen met een laag energieverbruik.
- Meerdere spanningsopties:Beschikbare modellen dekken uitgangsvereisten van 5 kV tot en met 9 kV.
- Configureerbare verbindingen:De lengte van de hoogspanningskabels en de connectorarrangementen kunnen worden gespecificeerd op basis van het ontwerp van de apparatuur.
- Beveiligingsfuncties:Overstroombegrenzing, kortsluitbeveiliging en open-belastingbeveiliging zijn in de module ingebouwd.
- OEM-aanpasbaarheid:Ingangsspanning, uitgangsspanning, polariteit, behuizing, montage en bedrading kunnen worden geëvalueerd voor projectspecifieke vereisten.
Hoe moet u de juiste DC-hoogspanningsmodule selecteren?
Het kiezen van de juiste module begint met het definiëren van de elektrische belasting in plaats van simpelweg het selecteren van de hoogst beschikbare spanning. Een hogere spanning is niet automatisch beter, omdat de afstand tussen de elektroden, de luchtomstandigheden, isolatie, ozonoverwegingen en toepassingsdoelstellingen allemaal van invloed zijn op de systeemprestaties.
Voor toepassingen met negatieve ionen kunnen modellen met een lagere uitgangsspanning geschikt zijn, afhankelijk van het elektrodeontwerp. Elektrostatische neerslagsystemen met een grotere afstand tussen de elektroden of de collectoren kunnen een hogere spanning vereisen. Plasmatoepassingen moeten worden beoordeeld op basis van de elektrische kenmerken van de specifieke ontladingscel.
Een praktische selectiechecklist bevat:
- Controleer of het hostsysteem DC 5V- of DC 12V-invoer levert.
- Bepaal de vereiste uitgangsspanning op basis van de elektrodeafstand en het toepassingsontwerp.
- Bevestig de vereiste polariteit: positief of negatief.
- Bereken het beschikbare energiebudget van de hostapparatuur.
- Controleer de fysieke installatieruimte.
- Definieer de vereiste hoogspanningskabellengte en connectoropstelling.
- Evalueer de bedrijfstemperatuur en de omstandigheden in de behuizing.
- Houd rekening met de EMC-eisen als gevoelige elektronica in de buurt is geïnstalleerd.
Voor OEM-projecten kan het verstrekken van deze details aan de leverancier in de offertefase de technische matching sneller maken en onnodige prototype-iteraties verminderen.
Veelgestelde vragen over DC-hoogspanningsmodules
Kan de uitgangsspanning worden aangepast terwijl de module in werking is?
De standaardmodule gebruikt een in de fabriek gedefinieerde uitgangsspanning volgens het geselecteerde model. Als een toepassing een variabele uitgangsspanning vereist, moeten ingenieurs tijdens de ontwerpfase een op maat gemaakte module of een externe besturingsoplossing bespreken.
Hoe kies ik tussen 5kV- en 9kV-uitvoer?
De vereiste spanning hangt voornamelijk af van de elektrodeconfiguratie en toepassing. Toepassingen met negatieve ionen kunnen gewoonlijk 5 kV – 7 kV gebruiken, terwijl elektrostatische systemen met grotere elektrodeafstanden mogelijk 8 kV – 9 kV vereisen. De volledige elektrode- en belastingconfiguratie moet worden geëvalueerd voordat een model wordt geselecteerd.
Genereert een hoogspanningsmodule ozon?
De module zelf is een onderdeel voor stroomconversie en geen ozongenerator. Er kan zich echter mogelijk ozon vormen wanneer hoge spanning wordt toegepast op scherpe elektroden in de lucht, vooral bij hogere spanningen. Elektrodegeometrie, spanningsniveau en systeemontwerp moeten daarom in overweging worden genomen wanneer ozonbeheersing belangrijk is.
Kan het worden gebruikt in huishoudelijke apparaten?
De module is ontworpen met een beperkte uitgangsstroom en ingekapselde isolatie, maar het uiteindelijke apparaat heeft nog steeds de juiste elektrische isolatie, aarding, behuizing en veiligheidstechniek nodig. De hoogspanningsterminal en bedrading mogen tijdens normaal gebruik niet toegankelijk zijn voor gebruikers.
Wat is de verwachte levensduur?
Onder normale bedrijfsomstandigheden en binnen het gespecificeerde temperatuurbereik heeft de module een verwachte levensduur van meer dan 20.000 uur. Een te hoge ingangsspanning en langdurige werking bij maximale temperatuur kunnen de levensduur beïnvloeden, dus een goed thermisch en elektrisch beheer wordt aanbevolen.
Zijn er monsters beschikbaar voor het testen van prototypes?
Ja. Monsterbestellingen kunnen worden gebruikt voor de evaluatie van prototypes. Wanneer u een monster aanvraagt, is het nuttig om de vereiste ingangsspanning, uitgangsspanning, polariteit en hoogspanningskabellengte op te geven, zodat de juiste configuratie kan worden geëvalueerd.
Conclusie: Is een compacte hoogspanningsmodule geschikt voor uw apparatuur?
Een compacte hoogspanningsvoeding kan een belangrijke bouwsteen zijn voor luchtzuivering, ionisatie, elektrostatische neerslag, plasmageneratie, HVAC-accessoires en andere hoogspanningstoepassingen met laag vermogen. De sleutel is niet simpelweg het verkrijgen van een hoge spanning, maar het afstemmen van de uitgangsspanning, stroombegrenzing, polariteit, mechanische afmetingen, bedrading, isolatie en bedrijfsomstandigheden op het uiteindelijke ontwerp van de apparatuur.
Met 5V of 12V DC-ingang, 5-9kV DC-uitgangsopties, een nominaal energieverbruik tot 3W, een compacte structuur van 51 x 32 x 19 mm, configureerbare bedrading en geïntegreerde beveiligingsfuncties, biedt DeFa's oplossing OEM-ontwikkelaars een praktisch startpunt voor compacte hoogspanningssysteemintegratie. Als u een luchtreiniger, ionisator, plasmaapparaat, elektrostatisch systeem of andere apparatuur ontwikkelt waarvoor een compacte hoogspanningsbron nodig is, raadpleeg dan de specificaties van de DC-hoogspanningsmodule enneem contact met ons opmet uw vereiste ingangsspanning, uitgangsspanning, polariteit, belastingsconfiguratie en installatievereisten voor technische evaluatie.
