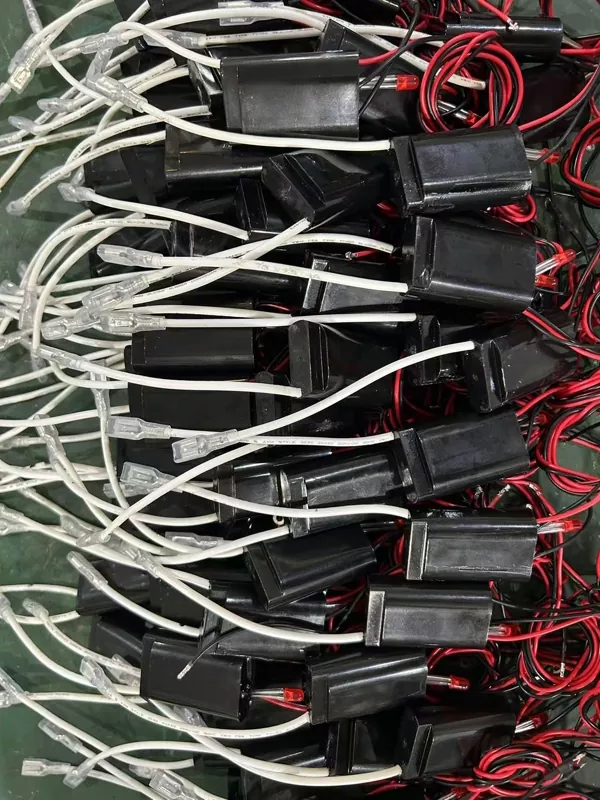

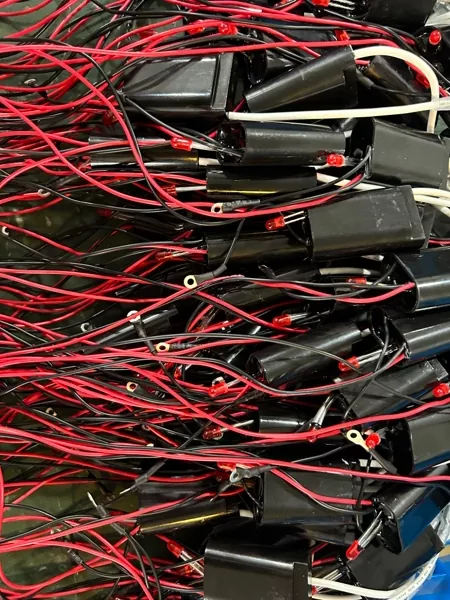

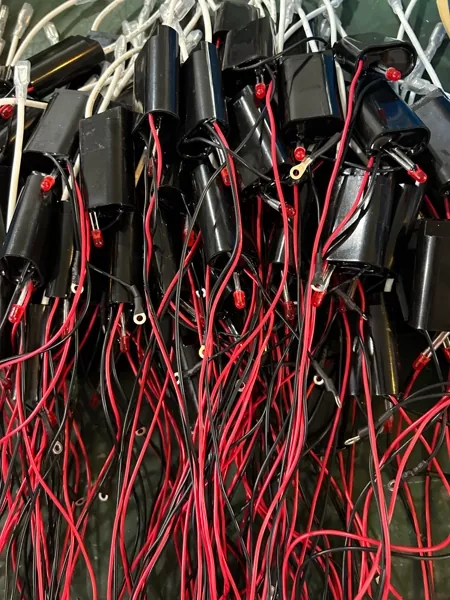

DC-hoogspanningsmodule

De DeFa DC-hoogspanningsmodule is een compacte voeding die is ontworpen om een ​​stabiele hoogspanningsuitgang te genereren voor elektrostatische neerslag, het genereren van negatieve ionen en plasmatoepassingen met laag vermogen. De module wordt ook wel ESP-module, negatieve ionenmodule of hoogspanningsgenerator genoemd, afhankelijk van het beoogde gebruik. Het wordt geleverd door Shengyuan Technology onder het merk DeFa.

Met een voetafdruk van 51 × 32 × 19 mm en een nominaal energieverbruik van 3 W is de module bedoeld voor integratie in luchtreinigers, draagbare ontsmettingsmiddelen, medische en welzijnsapparatuur en andere apparatuur waarbij een kleine hoogspanningsbron vereist is. Ingangsopties omvatten DC 5 V en DC 12 V, terwijl de uitgangsspanning wordt ingesteld in het bereik van 5 kV tot 9 kV, afhankelijk van het specifieke model.

Elektrische en mechanische parameters

Hoe de module werkt

De module zet een lage DC-ingangsspanning om in een hoge DC-uitgangsspanning via een step-up transformator en een gelijkrichtercircuit. Een ingebouwde oscillator drijft de primaire zijde van de transformator aan en de uitgang wordt gelijkgericht om een ​​stabiele hoge spanning te produceren. Het circuit is ontworpen om de uitgangsstroom tot een veilig niveau te beperken, wat belangrijk is voor toepassingen waarbij de hoge spanning wordt blootgesteld aan lucht of wordt gebruikt in de buurt van menselijk contact.

Voor toepassingen met negatieve ionen is de module geconfigureerd om een ​​negatieve uitgangspolariteit te produceren. Voor elektrostatische neerslag wordt dezelfde hoge spanning aangelegd op de ontladingselektrode en de collectorplaat. Bij plasmatoepassingen kan de module een kleine ontladingscel met diëlektrische barrière aandrijven.

Integratieoverwegingen

Compact formaat

De afmetingen van 51 x 32 x 19 mm maken installatie mogelijk in draagbare luchtreinigers, bureau-ontsmettingsmiddelen, auto-luchtverfrissers en draagbare apparaten. Afhankelijk van het ontwerp van de klant kunnen montagegaten of dubbelzijdige zelfklevende pads worden toegevoegd.

Ingangs- en uitgangsbedrading

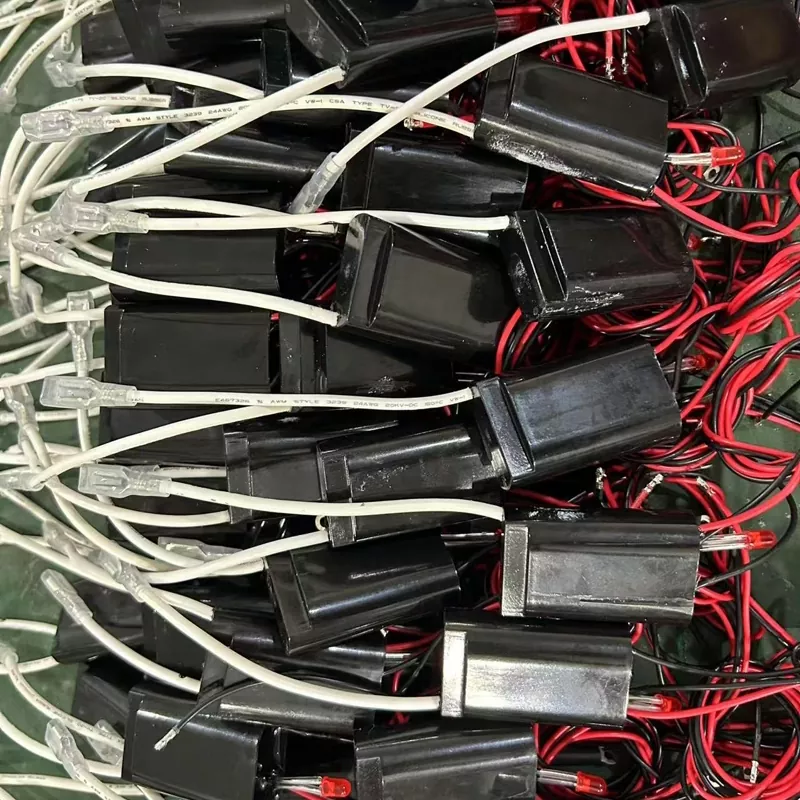

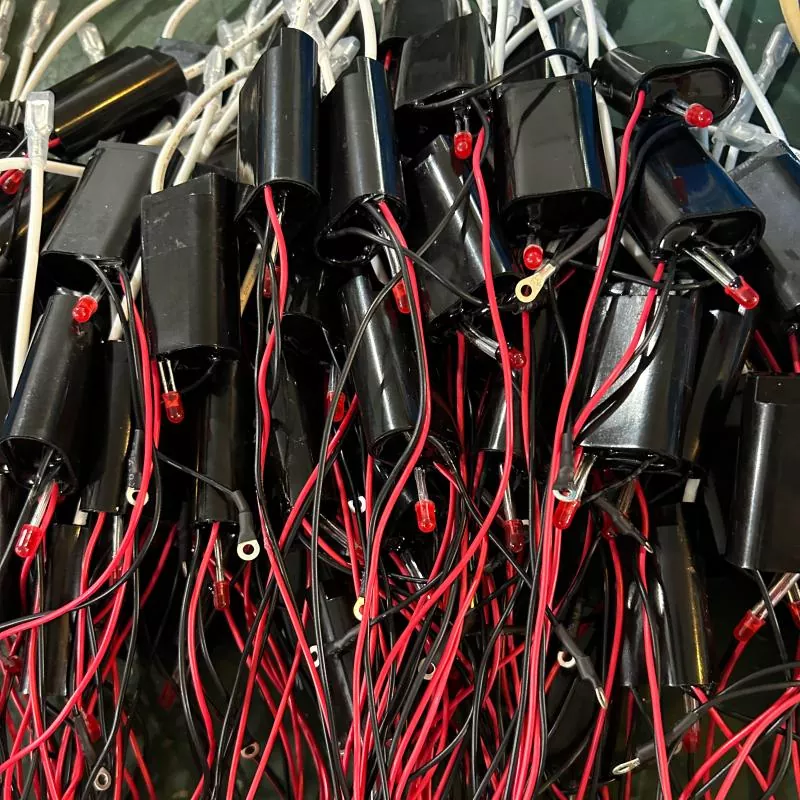

Ingangsaansluitingen zijn beschikbaar als pin-headers of gesoldeerde kabels. De hoogspanningsuitgang wordt geleverd via een met siliconen geïsoleerde draad om boogoverslag te voorkomen en continu buigen te weerstaan. De lengte van de hoogspanningskabel kan worden gespecificeerd.

Veiligheid en isolatie

De module is ingekapseld in een vlamvertragende behuizing die het interne circuit beschermt tegen stof en vocht. De hoogspanningsuitgang is geïsoleerd van de laagspanningsingang. De uitgangsstroom is inherent beperkt, waardoor het risico op een elektrische schok bij normaal gebruik wordt verminderd. De module moet echter altijd worden ingesloten in een afgewerkt product met de juiste isolatie rond de hoogspanningsaansluiting.

EMC en ruis

De schakelfrequentie is zo gekozen dat hoorbare ruis en elektromagnetische interferentie tot een minimum worden beperkt. Voor gevoelige toepassingen kan indien nodig een extern RC-filter of afgeschermde kabel worden aanbevolen.

Typische toepassingen

• Luchtreinigers:Voedt elektrostatische stofvangerplaten of negatieve ionengeneratoren in residentiële en draagbare eenheden.
• Negatieve ionenapparaten:Gebruikt in desktop-ionisatoren, auto-luchtverfrissers en persoonlijke welzijnsproducten.
• Plasmamodules:Stuurt kleine plasmageneratoren aan voor geurverwijdering en oppervlaktedesinfectie.
• Medisch en gezondheidszorg:Geschikt voor desinfectiekamers met laag vermogen, tandheelkundige afzuigsystemen en laboratoriumluchtreinigingsmodules.
• HVAC-accessoires:Geïnstalleerd in ventilatorconvectoren of op kanalen gemonteerde ionisatoren voor continue luchtbehandeling.

Aanpassingsopties

• Uitgangsspanning:Vast ingesteld op 5 kV, 6 kV, 7 kV, 8 kV of 9 kV, afhankelijk van het model. Aangepaste waarden kunnen worden geëvalueerd.
• Ingangsspanning:DC 5 V of DC 12 V standaard. Voor volumebestellingen zijn mogelijk andere spanningen beschikbaar.
• Polariteit:Er kan een negatieve of positieve output worden geselecteerd. Negatieve output is gebruikelijk bij luchtzuiveringstoepassingen.
• Kabellengte en connectortype:De lengte en aansluiting van de hoogspanningskabel kunnen worden aangepast.
• Behuizing en montage:De module kan worden geleverd zonder behuizing voor directe printplaatintegratie of met montageflenzen.

Betrouwbaarheid en testen

Elke module wordt vóór verzending getest op uitgangsspanning, ingangsstroom en isolatie-integriteit. Voorbeeldtests omvatten continu gebruik bij volledige belasting gedurende 48 uur en thermische cycli tussen -10°C en +60°C. Voor medische of grootschalige toepassingen kunnen aanvullende testrapporten worden verstrekt.

Veelgestelde vragen

Kan de uitgangsspanning tijdens bedrijf worden aangepast?

Nee. De uitgangsspanning is in de fabriek vast ingesteld, afhankelijk van het geselecteerde model. Als een variabele uitgang nodig is, is een andere module of een extern stuurcircuit vereist. Voor volumeprojecten kunnen wij maatwerkoplossingen bespreken.

Hoe weet ik welke uitgangsspanning ik moet kiezen?

De vereiste uitgangsspanning is afhankelijk van de elektrodenafstand en de doeltoepassing. Voor negatieve ionengeneratoren is 5 kV tot 7 kV gebruikelijk. Voor elektrostatische stofvangers met grotere plaatafstanden kan 8 kV tot 9 kV nodig zijn. Ons technisch team kan u helpen op basis van uw elektrodeconfiguratie.

Produceert deze module ozon?

De module zelf produceert niet rechtstreeks ozon. Ozon kan worden gegenereerd wanneer de hoge spanning wordt toegepast op een scherpe elektrode in de lucht, vooral bij hogere spanningen. Als ozonbeheersing een probleem is, kan de uitgangsspanning onder de 6 kV worden gehouden, of kan een ander elektrodeontwerp worden gebruikt.

Is de module veilig voor gebruik in huishoudelijke apparaten?

De module is ontworpen met een beperkte uitgangsstroom en ingekapselde isolatie. Wanneer het in een goed geaard apparaat wordt geïnstalleerd, voldoet het aan de laagspanningsveiligheidseisen voor huishoudelijk gebruik. De hoogspanningsuitgangsbedrading moet echter omsloten zijn en niet toegankelijk voor gebruikers.

Wat is de typische levensduur van de module?

Onder normale bedrijfsomstandigheden en binnen het gespecificeerde temperatuurbereik heeft de module een verwachte levensduur van meer dan 20.000 uur. De belangrijkste faalfactoren zijn overspanningsingang en continue werking bij maximale temperatuur. Een goed thermisch beheer in het hostapparaat verbetert de levensduur.

Kan ik een monster bestellen ter evaluatie?

Ja. Er zijn voorbeeldbestellingen beschikbaar voor prototyping en testen. Geef bij het plaatsen van de bestelling de gewenste ingangsspanning, uitgangsspanning, polariteit en kabellengte op.

Over Shengyuan-technologie

Shengyuan Technology (merk DeFa) ontwikkelt al meer dan 20 jaar hoogspanningsvoedingen en plasmageneratiesystemen. Het bedrijf levert componenten en complete systemen aan fabrikanten in Noord-Amerika, Europa en Azië. De hier beschreven DC-hoogspanningsmodule is gebaseerd op dezelfde kerntechnologie die wordt gebruikt in grotere industriële zuiveringsapparatuur, aangepast voor compacte en consumentgerichte toepassingen.
