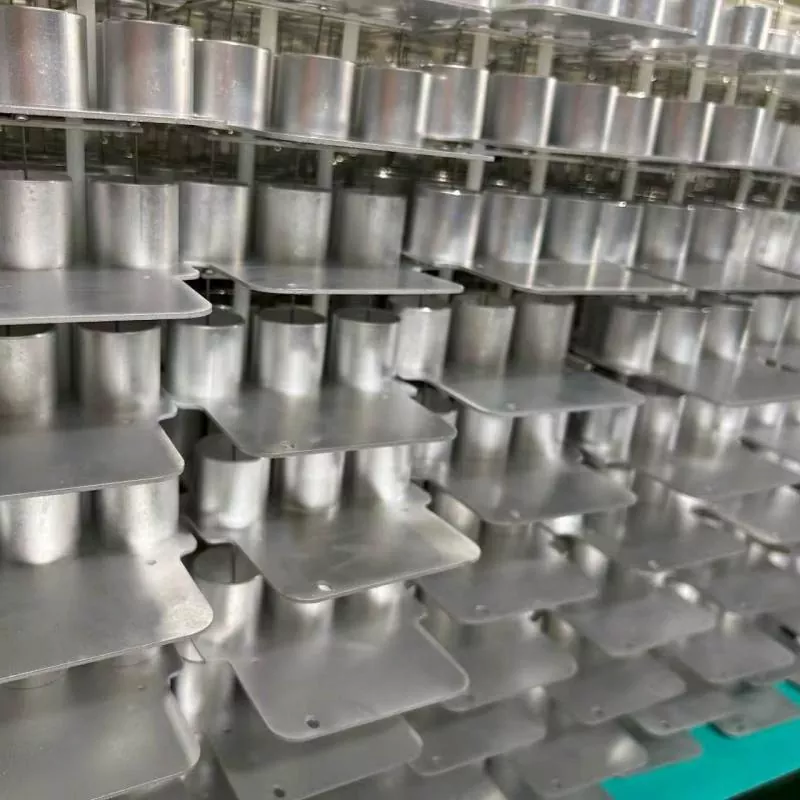

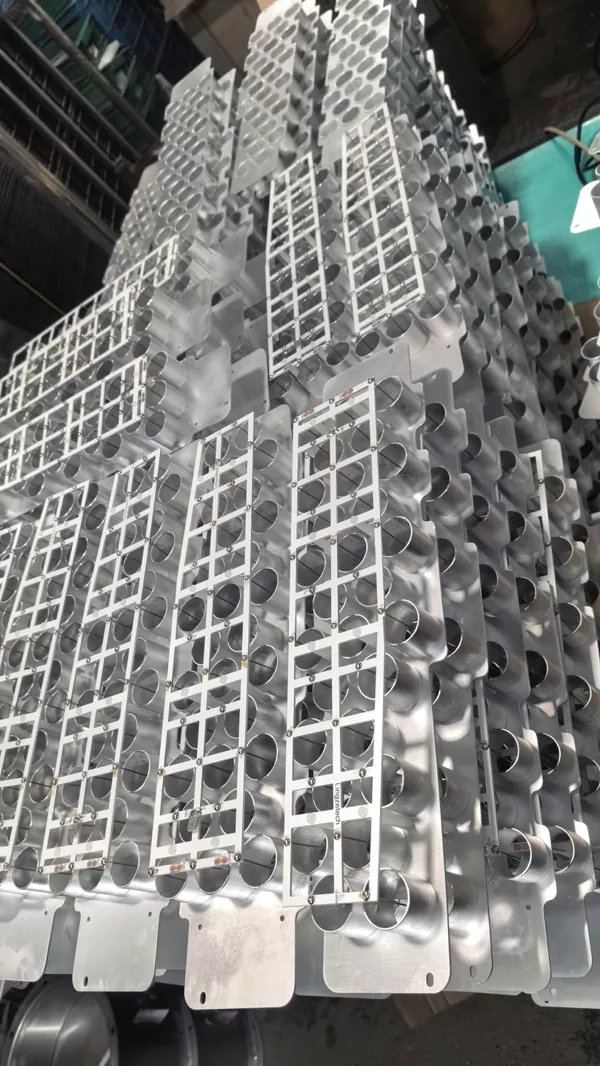

Elektrostatische luchtzuiveringsmodule

De DeFa elektrostatische luchtzuiveringsmodule (ook wel ESP-module genoemd) is een compacte, hoogspannings-elektrostatische neerslageenheid ontworpen voor integratie in luchtbehandelingssystemen, huishoudelijke apparaten en op maat gemaakte luchtzuiveringsapparatuur. Het verwijdert stof uit de lucht, PM2.5, bacteriën en aangehechte micro-organismen door deeltjes in een elektrisch veld op te laden en deze op tegengesteld geladen platen te verzamelen. De module wordt geleverd door Shengyuan Technology (merk DeFa), een fabrikant met meer dan 20 jaar ervaring in hoogspanningsvoedingen en plasmasystemen.

De module is bedoeld als OEM-onderdeel of als retrofit-oplossing. De mechanische afmetingen, elektrische input en luchtstroominterface kunnen worden aangepast aan specifieke projectvereisten. Typische toepassingen zijn onder meer luchtreinigers voor woningen, verse-luchtsystemen, commerciële HVAC-units en gespecialiseerde industriële luchtreinigingsapparatuur. Omdat de kerntechnologie niet afhankelijk is van dichte mechanische filters, werkt de module met een lage luchtstroomweerstand en een laag energieverbruik.

Belangrijkste technische parameters

Werkingsprincipe

De module legt een gelijkstroomveld met hoge spanning aan tussen de ontladingselektroden en de collectorplaten. Deeltjes in de lucht die het veld binnenkomen, worden elektrisch geladen en worden vervolgens aangetrokken door het collectoroppervlak. Dit mechanisme verwijdert fijn stof, rook, pollen en micro-organismen zonder de hoge drukval die gepaard gaat met dichte HEPA-media. De verzamelplaten kunnen worden gewassen en hergebruikt, waardoor de verbruikskosten gedurende de levensduur van het product worden verlaagd.

De hoogspanningsvoeding is ontworpen voor een stabiele output, zelfs als de ingangsspanning fluctueert. Dit is belangrijk voor residentiële toepassingen waar de lijnspanning kan variëren, en voor mobiele installaties of installaties op zonne-energie waar de stroombron niet altijd constant is. Het vermogensniveau kan worden ingesteld om de zuiveringsefficiëntie in evenwicht te brengen met de ozonproductie, waardoor de resterende ozon binnen de gebruikelijke grenzen voor de binnenlucht blijft.

Moduleontwerp en integratieflexibiliteit

Compacte en aanpasbare constructie

De module kan worden vervaardigd in rechthoekige, vierkante of ronde vormfactoren, passend bij de hostapparatuur. Montagegaten, elektrische connectoren en luchtstroomrichting worden tijdens de ontwerpfase gedefinieerd. Hierdoor kan de ESP-module worden geïnstalleerd in luchtreinigers, afzuigkappen, HVAC-kanalen, plafondcassettes of draagbare apparaten.

Brede spanningsingang

Er zijn twee hoofdvoedingsversies beschikbaar. De laagspannings-DC-versie werkt op 12V of 24V en is geschikt voor voertuigen, zonne-energiesystemen of apparatuur op batterijen. De AC-versie accepteert standaard netspanning en bevat een geïsoleerde hoogspanningstransformator. Beide versies zijn voorzien van overstroom- en kortsluitbeveiliging.

Optionele sensor- en besturingsinterface

De module kan worden geleverd met een eenvoudige aan/uit-bediening, of met een interface voor PM2.5-sensoren, ventilatorsnelheidssignalen of een systeemcontroller. Hierdoor kan het hostapparaat de zuiveringsintensiteit aanpassen op basis van de realtime luchtkwaliteit. Er kan ook een onderhoudssignaal worden gegeven om aan te geven wanneer het wassen van de collectoren wordt aanbevolen.

Typisch toepassingsgebied

De ESP-module beperkt zich niet tot één branche of installatietype. Veel voorkomende toepassingen zijn onder meer:

• Residentiële luchtreinigers:Integratie in toren- of desktopunits voor slaapkamers, woonkamers en kinderkamers.
• Verse luchtsystemen:Geïnstalleerd in toevoer- of retourkanalen voor ventilatie van het hele huis.
• Commerciële HVAC:Achteraf ingebouwd in ventilatorconvectoren, plafondcassettes of luchtbehandelingsunits in kantoren, hotels en winkelruimtes.
• Openbaar vervoer:Aangepast voor luchtzuivering in bus-, touringcar- en metrocabines met gelijkstroomingang en trillingsbestendig ontwerp.
• Industriële en speciale apparatuur:Gebruikt bij lasrookafzuiging, lasersnijdende uitlaatgassen of elektronische luchtbehandeling in cleanrooms.
• Aangepaste OEM/ODM-projecten:Modulegrootte, spanning, connectortype en collectormateriaal kunnen door de klant worden gespecificeerd.

Voor thuisinstallatie wordt de module doorgaans ingebed in een afgewerkt apparaat in plaats van geïnstalleerd als een op zichzelf staande, zichtbare eenheid. DeFa kan de kale module leveren voor OEM-gebruik of een complete kit met behuizing en ventilator voor directe integratie.

Installatie en onderhoud

Integratierichtlijnen

• Zorg voor een luchtstroompad door de module met voldoende gelijkmatige verdeling over het collectorvlak.
• Zorg ervoor dat het hoogspanningsgedeelte tijdens bedrijf afgesloten en ontoegankelijk is.
• Gebruik de gespecificeerde montagerichting om ervoor te zorgen dat stof zich op de collectorplaten kan nestelen zonder in andere componenten te vallen.
• Sluit de voeding aan volgens het bedradingsschema en controleer de aarding als er een metalen behuizing wordt gebruikt.

Reiniging van de verzamelaar

De collectorplaten moeten afhankelijk van de vervuilingsgraad periodiek worden geïnspecteerd. Bij normaal gebruik binnenshuis is een reiniging elke 1 tot 3 maanden voldoende. De collector kan worden verwijderd en gewassen met warm water en een mild schoonmaakmiddel, en vervolgens volledig worden gedroogd voordat hij opnieuw wordt geïnstalleerd. De ionisatiedraden of naalden moeten na langdurig gebruik mogelijk worden vervangen, afhankelijk van de bedrijfsomstandigheden.

Veelgestelde vragen

Kan de module worden gebruikt in een huishoudelijke luchtreiniger?

Ja. De module kan worden geïntegreerd in een luchtreiniger of frisseluchtsysteem in een woning. Het verwijdert stof, PM2,5 en bacteriën met een laag stroomverbruik en weinig geluid. Voor thuisgebruik wordt de module normaal gesproken ingebouwd in een compleet apparaat met veiligheidsbehuizing en ventilator.

Wat is het verschil tussen ESP- en HEPA-filtratie?

ESP-modules gebruiken een elektrisch veld om deeltjes op wasbare platen op te vangen, terwijl HEPA-filters dichte vezels gebruiken om deeltjes op te vangen. ESP-systemen hebben een lagere luchtstroomweerstand en lagere vervangingskosten omdat de collector herbruikbaar is. HEPA-filters kunnen een hogere single-pass-efficiëntie bereiken voor zeer fijne deeltjes, dus sommige ontwerpen combineren beide technologieën voor maximale prestaties.

Genereert de module ozon?

Tijdens normaal bedrijf kan de hoogspanningsontlading een kleine hoeveelheid ozon produceren. DeFa-voedingen zijn zo afgesteld dat de ozonproductie onder de algemeen aanvaarde limieten binnenshuis blijft. Als strengere ozoncontrole vereist is, kan een ozonreducerende katalysator of een lagere vermogensinstelling worden toegepast.

Kan de module worden aangepast voor een specifiek product?

Ja. Afmetingen, luchtstroomvermogen, voedingsspanning, collectormateriaal en connectortype kunnen allemaal worden aangepast. DeFa biedt technische ondersteuning voor integratie, inclusief luchtstroomsimulatie en testen van elektrische compatibiliteit.

Is de module veilig voor gebruik in bezette ruimtes?

Het hoogspanningsgedeelte is volledig geïsoleerd en afgesloten. Bij integratie in een afgewerkt apparaat zijn alle toegankelijke onderdelen geïsoleerd van het hoogspanningscircuit. De laagspanningsingang beschikt tevens over bescherming tegen overstroom en kortsluiting.

Wat is de typische levensduur van de module?

Bij regelmatige collectorreiniging kan de module 8 tot 10 jaar of langer functioneren. De hoogspanningsvoeding is ontworpen voor continu gebruik en wordt vóór verzending getest op isolatieprestaties.

Technische achtergrond van de fabrikant

Shengyuan Technology (merk DeFa) is gespecialiseerd in hoogspanningsvoedingen, plasmageneratie en apparatuur voor milieuzuivering. Het bedrijf heeft componenten en systemen geleverd aan klanten in Noord-Amerika, Europa en Azië. Voor elektrostatische modules past Shengyuan dezelfde hoogspanningsregeltechnologie toe die wordt gebruikt bij industriële uitlaatgasbehandeling, met aanpassingen voor residentiële en commerciële productintegratie. Interne tests omvatten continue werking, isolatieweerstand en prestatieverificatie onder variabele ingangsspanning.
