Opgesteld door het DeFa Engineeringteam
Snel antwoord
Wanneer de luchtstroom in m³/u is en de VOC-concentratie in mg/m³, bereken dan de inlaat-VOC-massabelasting alsluchtstroom × concentratie ÷ 1.000.000. Het resultaat is kg/u. 20.000 m³/h bij 300 mg/m³ vervoert bijvoorbeeld 6 kg/h VOS.
Bereken de regelprestaties niet alleen op basis van de concentratie wanneer de inlaat- en uitlaatgasstroom verschillend zijn. Converteer beide zijden naar massasnelheden en gebruik vervolgens(inlaatmassasnelheid − uitlaatmassasnelheid) ÷ inlaatmassasnelheid × 100. Bevestig dat stroom en concentratie compatibele feitelijke of standaardomstandigheden gebruiken, op natte of droge basis, en eventuele vereiste zuurstofcorrectie.
Kernformules voor VOC-massabelasting
1. Converteer mg/m³ en m³/u naar kg/u
VOC-massabelasting (kg/u) = luchtstroom (m³/u) × VOC-concentratie (mg/m³) ÷ 1.000.000
De deler komt uit 1.000.000 mg per kg. Als beide inputs een compatibele gasconditiebasis gebruiken, vallen de kubieke meters weg en is het resultaat een massatarief.
2. Bereken de VOC-massasnelheid bij de uitlaat
Uitlaat VOC-massasnelheid (kg/u) = uitlaatluchtstroom (m³/u) × uitlaatconcentratie (mg/m³) ÷ 1.000.000
Gebruik de gemeten uitlaatstroom in plaats van automatisch de inlaatstroom te kopiëren. Verbrandingslucht, verdunning, lekkage, verdamping, condensatie of een nat proces kunnen het gasvolume in het systeem veranderen.
3. Bereken de efficiëntie van de verwijdering van de besturingsapparatuur
Verwijderingsefficiëntie (%) = (inlaatmassasnelheid − uitlaatmassasnelheid) ÷ inlaatmassasnelheid × 100
Dit is het op massa gebaseerde resultaat voor het bedieningsapparaat. Een eenvoudige concentratieberekening geeft alleen hetzelfde antwoord als de inlaat- en uitlaatdebieten en meetbases gelijkwaardig zijn.
4. Bereken de jaarlijkse afgevangen VOC-massa
Jaarlijks opgevangen VOS (kg/jaar) = (inlaat kg/u − uitlaat kg/u) × jaarlijkse bedrijfsuren
Gebruik afzonderlijke bedrijfsscenario's wanneer het proces verschillende producten, ploegendiensten, reinigingscycli of seizoensbelastingen kent. Het vermenigvuldigen van één kort testresultaat met het hele jaar kan een verkeerd beeld geven van de werkelijke plicht.
Uitgewerkt voorbeeld: van concentratie naar jaarlijkse VOC-heffing
Ga uit van het volgende gemeten bedrijfsscenario:
- Inlaatluchtstroom: 20.000 m³/u
- Inlaat VOS-concentratie: 300 mg/m³
- Uitlaatluchtstroom: 22.000 m³/u
- Uitlaat VOC-concentratie: 30 mg/m³
- Bedrijfsduur: 4.000 uur/jaar
Stap 1: bereken de inlaatmassabelasting
20.000 × 300 ÷ 1.000.000 = 6,00 kg/u
Stap 2: bereken de uitlaatmassasnelheid
22.000 × 30 ÷ 1.000.000 = 0,66 kg/u
Stap 3: bereken de op massa gebaseerde verwijderingsefficiëntie
(6,00 − 0,66) ÷ 6,00 × 100 = 89%
Een berekening op basis van alleen de concentratie zou 90% opleveren. Het verschil ontstaat doordat de uitlaatstroom hoger is. Bij sommige projecten is de kloof veel groter, dus op massa gebaseerde vergelijking is de veiligere technische basis.
Stap 4: schat de jaarlijks gevangen VOS
(6,00 − 0,66) × 4.000 = 21.360 kg/jaar
Dit jaarcijfer is een screeningsschatting voor deze exploitatiecasus en geen vergunningsinventarisatie op zichzelf. Een verdedigbare jaarlijkse schatting moet het volledige productieschema, de stilstandtijd, de belastingsveranderingen en de goedgekeurde emissiemethodologie weerspiegelen.
Match de gasconditie en rapportagebasis
Luchtstroom en concentratie moeten dezelfde gasbasis beschrijven. Door de werkelijke m³/u te vermenigvuldigen met een concentratie per normale kubieke meter worden twee verschillende volumes gemengd en ontstaat de verkeerde massasnelheid.
| Item | Vraag om op te lossen | Waarom het ertoe doet |
|---|---|---|
| Werkelijk of standaardvolume | Zijn beide waarden in m³ of beide in Nm³ bij dezelfde aangegeven referentieomstandigheden? | Het gasvolume verandert met temperatuur en druk. |
| Natte of droge basis | Is er waterdamp opgenomen of verwijderd in zowel de stroom als de concentratie? | Vocht verandert het gerapporteerde gasvolume en de concentratie. |
| Zuurstof correctie | Vereist de regel dat de concentratie wordt gecorrigeerd tot een referentiezuurstofniveau? | Verdunningslucht verandert de gemeten concentratie zonder noodzakelijkerwijs de massa van de verontreinigende stoffen te veranderen. |
| VOC-rapportagebasis | Is de waarde verbindingsspecifiek, totaal koolwaterstoffen, als koolstof of als kalibratiegas zoals propaan? | Verschillende rapportageconventies zijn niet uitwisselbaar. |
| Bemonsteringstijd | Zijn de luchtstroom en de concentratie gemeten tijdens dezelfde productieomstandigheden? | Een piekconcentratie gecombineerd met een niet-gerelateerde luchtstroom produceert een valse belasting. |
Behoud de door het laboratorium gerapporteerde basis en de geldende vergunning. Converteer een resultaat niet stilletjes alleen maar om twee kolommen er vergelijkbaar uit te laten zien.
Hoe ppmv naar mg/m³ te converteren
Een ppmv-waarde is een molaire volumefractie. Om het om te zetten in een massaconcentratie zijn het molecuulgewicht en de gastemperatuur en -druk vereist. Voor een ideaal gas:
mg/m³ = ppmv × molecuulgewicht (g/mol) × absolute druk (Pa) ÷ [8,314 × absolute temperatuur (K)] × 0,001
Bij 25°C en één atmosfeer vereenvoudigt dit tot ongeveermg/m³ = ppmv × molecuulgewicht ÷ 24,45. Die snelkoppeling is alleen geldig voor de genoemde voorwaarden. Het vereist ook een bekende verbinding of een duidelijk gedefinieerd rapportage-equivalent.
Voor gemengde uitlaatgassen kan één molecuulgewicht niet nauwkeurig elke VOS vertegenwoordigen. De EPA'sMethode 18behandelt de meting van individuele gasvormige organische verbindingen door middel van gaschromatografie.Methode 25Ameet de totale gasvormige organische concentratie met behulp van een vlamionisatieanalysator. De door de toepasselijke regel of vergunning vereiste methode moet bepalend zijn voor de projectberekening.
Apparaatefficiëntie is niet de algehele systeemefficiëntie
Een behandelapparaat kan alleen de VOC controleren die het bereikt. EPA definieert de opvangefficiëntie als het percentage van de emissies die worden opgevangen en afgevoerd naar het controleapparaat. Afzuigkappen, omkastingen, kanalen en ventilatoren beïnvloeden dus het resultaat naast de RTO-, koolstofbed- of andere behandelingsfase. Zie deBegeleiding van het EPA-opvangsysteem.
Algemene systeemefficiëntie = opvangefficiëntie x efficiëntie van het besturingsapparaat
Converteer de percentages naar decimalen voordat u gaat vermenigvuldigen. Als de opvangefficiëntie 90% is en de apparaatefficiëntie 95%, is de algehele systeemefficiëntie 0,90 × 0,95 = 0,855 of 85,5%. Het rapporteren van het resultaat van 95% van het apparaat als de prestaties van de gehele productielijn zou de totale controle overdrijven.
EPA-methode 204 bevat criteria en procedures die verband houden met de evaluatie van de afvangefficiëntie. De juiste testaanpak is afhankelijk van de behuizing en de toepasselijke wettelijke vereisten; dit moet worden overeengekomen met gekwalificeerd test- en vergunningspersoneel.
Hoe de VOC-massabelasting de dimensionering van het behandelingssysteem beïnvloedt
De luchtstroom bepaalt de doorsnede van het kanaal, de ventilator en de apparatuur. De VOC-massabelasting bepaalt de hoeveelheid verontreinigende stoffen die moet worden vernietigd, afgevangen of teruggewonnen. Twee bronnen met dezelfde luchtstroom kunnen dus heel verschillende systemen nodig hebben.
| Technologie | Waarom massabelasting belangrijk is | Aanvullende gegevens nodig |
|---|---|---|
| Actieve kool | Opgenomen kg/dag helpt bij het schatten van de hoeveelheid media en de vervangings- of regeneratiefrequentie. | Verbindingsspecifieke werkcapaciteit, vochtigheid, temperatuur en doorbraaklimiet |
| RTO | De VOS-massa en -samenstelling beïnvloeden de warmteafgifte, de vraag naar hulpbrandstoffen en de thermische controles. | Stookwaarde, concentratiepieken, inlaattemperatuur, bedrijfsuren en warmteterugwinning |
| Condensor | De terugwinbare massa beïnvloedt de condensaatsnelheid en de waarde van de terugwinning van oplosmiddelen. | Damp-vloeistofgedrag, koelomstandigheden, watergehalte en mengsel van oplosmiddelen |
| Schrobber | De geabsorbeerde massa beïnvloedt de vloeistofcirculatie, het reagensgebruik en de spuibelasting. | Oplosbaarheid, reactiechemie, gas-vloeistofevenwicht en afvalwatercapaciteit |
| Concentrator plus oxidatiemiddel | De massabalans zou moeten sluiten over adsorptie, desorptie en uiteindelijke vernietiging. | Concentratieverhouding, desorptiestroom, mediacompatibiliteit en piekbelasting |
Lees deindustriële VOC-behandelingsgidsvoor de volledige technologieshortlist. Voor de twee veel voorkomende opties is deRTO versus actieve koolgidslegt uit hoe luchtstroom, laad- en bedrijfsschema de levenscycluskosten veranderen.

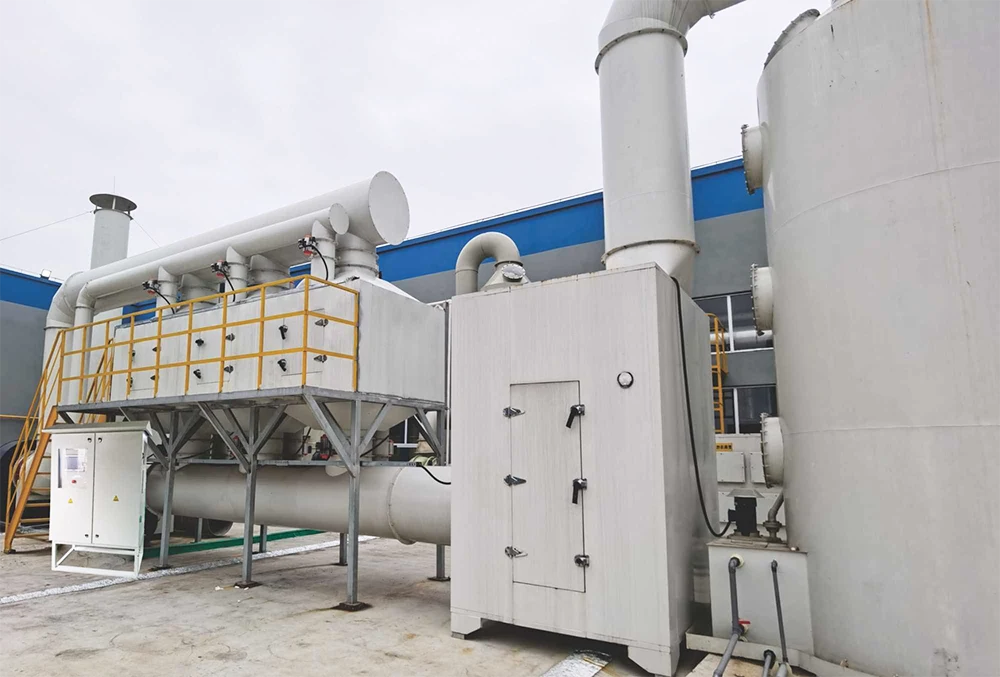

Koolstofprojecten moeten doorgaan met degids voor doorbraak en vervanging van actieve kool. Thermische projecten kunnen gebruik maken van deRTO-werkprincipegidsom VOC-lading te koppelen aan warmteterugwinning en monitoring.
Bouw een meetplan dat de productie weergeeft
Een berekening is slechts zo goed als de metingen erachter. Registreer het opstarten, de normale productie, de maximale doorvoer, de productwissel, het schoonmaken en het afsluiten wanneer deze toestanden de uitstoot beïnvloeden. Batchfabrieken zouden korte pieken moeten opvangen in plaats van alleen te vertrouwen op een ploegengemiddelde.
EPA-methode 2 en aanverwante methoden worden gebruikt voor metingen van de gassnelheid en volumestroom in een schoorsteen of kanaal. EPA merkt op dat de stroomresultaten van Methode 2 worden gebruikt bij metingen van verontreinigende stoffen om de emissies van verontreinigende stoffen te bepalen. Van het agentschapuitgevaardigde testmethode-indexvermeldt de toepasselijke methoden voor stroming, vocht, zuurstof en organische verbindingen.
Een nuttig meetrapport omvat:
- Bemonsteringslocatie en testmethode
- Productielijn, product, doorvoer en bedrijfsstatus
- Luchtstroom, temperatuur, druk, vocht en zuurstofbasis
- Inlaat- en uitlaatconcentraties met het rapportage-equivalent
- Begin- en eindtijd voor elke run
- Instelpunten en alarmen van het besturingssysteem tijdens de run
- Elke bypass, lekkage, onderhoud of abnormale toestand
VOC-behandeling RFQ-gegevenschecklist
- Normale, minimale en maximale luchtstroom met actuele of standaardbasis
- Normale en piek-VOC-concentratie op basis van nat/droog en rapportage
- Samenstellingslijst, fracties bij benadering en veiligheidsgegevens
- Berekende normale en piek-VOC-massabelasting in kg/u
- Temperatuur, vochtigheid, zuurstof, druk en nevenverontreinigende stoffen
- Dagelijkse en jaarlijkse bedrijfsuren per productiegeval
- Vereiste uitlaatconcentratie, massalimiet of verwijderingsefficiëntie
- Informatie over de opvangefficiëntie voor de kap of behuizing
- Toepasselijke testmethode, middelingsperiode en vergunningsvoorwaarden
- Toekomstige productie-uitbreiding en geloofwaardige gevallen van verstoring
Heeft u een beoordeling van de VOC-belasting nodig voordat u apparatuur selecteert?
DeFa Milieuapparatuurbenodigdhedenindustriële afvalgasbehandelingsapparatuur. Verzend de gemeten luchtstroom, concentratieprofiel, samenstellingslijst, gascondities, bedrijfsschema en uitlaatvereiste. Het technische team kan behandelconcepten vergelijken op basis van één consistente massabalansbasis.
Veelgestelde vragen
Hoe reken ik mg/m³ om naar kg/u?
Vermenigvuldig de concentratie in mg/m³ met de luchtstroom in m³/u en deel vervolgens door 1.000.000. Bevestig dat beide waarden compatibele werkelijke of standaard, natte of droge omstandigheden gebruiken.
Kan ik de VOC-verwijderingsefficiëntie alleen op basis van de concentratie berekenen?
Alleen als de inlaat- en uitlaatstroomsnelheden en rapportagebasissen gelijkwaardig zijn. Bereken anders de inlaat- en uitlaatmassasnelheden afzonderlijk en vergelijk deze waarden.
Zijn m³/h en Nm³/h uitwisselbaar?
Het getal m³/h beschrijft in het algemeen het gas onder werkelijke bedrijfsomstandigheden, terwijl Nm³/h verwijst naar aangegeven normale omstandigheden. Vóór de conversie moeten de precieze referentietemperatuur en -druk worden geïdentificeerd.
Waarom is de algehele VOC-beheersing lager dan de efficiëntie van het apparaat?
Het apparaat behandelt alleen opgevangen emissies. De algehele prestaties combineren afvangefficiëntie met de efficiëntie van het besturingsapparaat, zodat verliezen bij de kap of behuizing het resultaat voor de volledige productiebron verminderen.
