Rechthoekige luchtvolumeregelaar

DeFa rechthoekige luchtvolumeregelaars worden gebruikt om de luchtstroom in vierkante en rechthoekige kanaalsystemen te regelen. De productlijn omvat zowel handmatige als gemotoriseerde versies, met standaardformaten variërend van 100×100 mm tot 1000×1000 mm. Aangepaste afmetingen, flenstypes en oppervlakteafwerkingen kunnen worden geleverd op basis van projectvereisten. Deze dempers worden vervaardigd door Shengyuan Technology onder het merk DeFa, een bedrijf met meer dan 20 jaar ervaring in milieucontroleapparatuur en hoogspanningssystemen.

De kleppen zijn geschikt voor luchtbalancering, zoneregeling en luchtstroomaanpassing in HVAC-systemen, cleanrooms en industriële ventilatie. Materiaalopties omvatten koolstofstaal, 201 roestvrij staal, 304 roestvrij staal en 316 roestvrij staal, waardoor het product kan voldoen aan verschillende installatieomgevingen en behoeften op het gebied van corrosiebestendigheid.

Algemene specificaties

Beschikbaarheid van standaardafmetingen

De volgende tabel bevat de meest voorkomende rechthoekige afmetingen. Andere afmetingen kunnen op aanvraag geproduceerd worden. Afmetingen worden uitgedrukt als breedte x hoogte in millimeters.

Opmerking: De bovenstaande lijst weerspiegelt de typische productiecapaciteit. Voor afmetingen die niet vermeld zijn, kunt u contact opnemen met ons technisch team met de gewenste breedte en hoogte. Grote maten vereisen mogelijk versterkte bladen en actuatoren met een hoger koppel.

Materiaalkeuze

• Koolstofstaal:Voordelige optie voor algemene binnenventilatie. Gegalvaniseerde of gepoedercoate afwerking biedt basisbescherming tegen corrosie.
• 201 roestvrij staal:Geschikt voor mild corrosieve omgevingen, zoals keukens of algemene industriële uitlaatgassen met een gemiddelde luchtvochtigheid.
• 304 roestvrij staal:Aanbevolen voor vochtige, kust- of voedselverwerkende omgevingen waar een goede corrosieweerstand nodig is.
• 316 roestvrij staal:Gebruikt in de afvoer van chemische dampen, laboratoriumventilatie en maritieme toepassingen waar weerstand tegen chloriden en agressieve chemicaliën vereist is.

Besturingsopties

Handmatige dempers

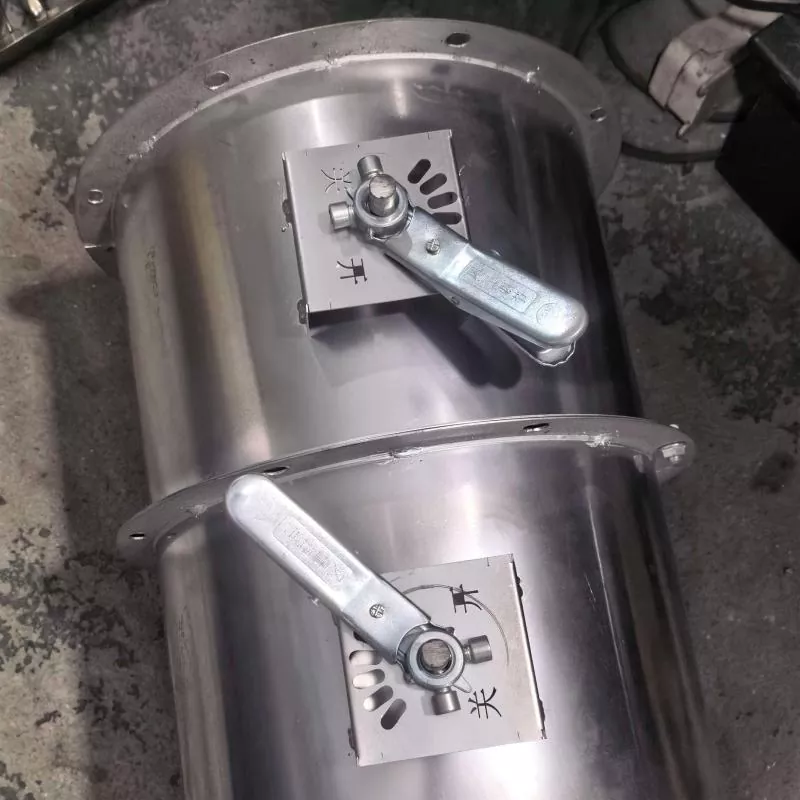

Handmatige versies zijn uitgerust met een vergrendelbare kwadranthandgreep of een handwiel. De handgreeppositie geeft de bladhoek aan en kan na aanpassing worden vergrendeld. Handmatige dempers worden doorgaans gebruikt tijdens de inbedrijfstelling van het systeem of wanneer veranderingen in de luchtstroom niet vaak voorkomen.

Gemotoriseerde dempers

Elektrische actuatoren worden rechtstreeks op de klepas gemonteerd voor automatische luchtstroomregeling. Modulerende aandrijvingen accepteren signalen van 0-10 V of 4-20 mA, waardoor de klep kan reageren op opdrachten van het gebouwbeheersysteem. Er zijn ook tweestandenactuators verkrijgbaar voor eenvoudig open- en dichtservice.

Gecombineerd handmatig en gemotoriseerd

Sommige actuatormodellen beschikken over een handmatige override-functie. Hierdoor is lokale bediening tijdens inbedrijfstelling of stroomuitval mogelijk. De gecombineerde configuratie is handig voor onderhoud en noodafstelling.

Constructie-eigenschappen

• Bladontwerp:Voor kleinere maten tot circa 300×300 mm wordt één mes gebruikt. Grotere maten maken gebruik van een constructie met meerdere bladen om de doorbuiging van de bladen te verminderen en de uniformiteit van de luchtstroom te verbeteren.
• Schachtsteun:Zelfsmerende nylon- of bronzen lagers verminderen de wrijving en elimineren de noodzaak van regelmatige smering.
• Afdichting:Bladrandafdichtingen en framepakkingen minimaliseren luchtlekkage in gesloten positie. De lekklasse kan worden geselecteerd op basis van projectvereisten.
• Oppervlaktebehandeling:Uitvoeringen van koolstofstaal kunnen worden gegalvaniseerd, geverfd of gepoedercoat. Roestvrijstalen versies worden geleverd met een natuurlijke of geborstelde afwerking.

Installatiebegeleiding

• Installeer in een recht kanaalgedeelte. Een recht stuk van 2 tot 3 kanaaldiameters voor en na de klep zorgt voor een stabiele luchtstroom en nauwkeurige regeling.
• Zorg voor handmatige dempers voor toegangsruimte voor beweging van de hendel en het aflezen van de positie.
• Controleer bij gemotoriseerde dempers de draairichting van de actuator vóór de definitieve elektrische aansluiting.
• Gebruik flexibele verbindingen waarbij kanaaltrillingen kunnen worden overgedragen op de demper.
• Bij modellen met flens: draai de bouten gelijkmatig aan om vervorming van het lichaam en lekkage van de afdichting te voorkomen.

Onderhoud en inspectie

• Driemaandelijks:Controleer de beweging van het mes en verwijder stof van afdichtingen en mesranden. Controleer of de positie-indicatoren overeenkomen met de werkelijke bladhoek.
• Halfjaarlijks:Inspecteer de lagers op slijtage en draaimoment van de actuator. Draai eventuele losse bevestigingen vast.
• Jaarlijks:Voer een volledige slagtest uit voor gemotoriseerde versies. Vervang versleten afdichtingen, gecorrodeerde onderdelen of verouderde accu's van de actuator, indien van toepassing.

Veelgestelde vragen

Kan ik een rechthoekige demper bestellen in een maat die niet in de tabel staat?

Ja. Aangepaste afmetingen zijn beschikbaar. Geef de exacte breedte en hoogte op, plus eventuele speciale vereisten voor het flenstype of materiaal. Ons engineeringteam zal de haalbaarheid bevestigen en een offerte uitbrengen.

Hoe kies ik tussen handmatige en gemotoriseerde bediening?

Handmatige dempers zijn geschikt voor vaste balancering waarbij aanpassingen alleen tijdens de inbedrijfstelling worden uitgevoerd. Gemotoriseerde kleppen zijn nodig wanneer de luchtstroom automatisch moet veranderen op basis van sensoren of een gebouwbeheersysteem. Als u het niet zeker weet, kunnen wij u helpen de besturingslogica van uw project te beoordelen.

Welk materiaal moet ik kiezen voor een keukenafzuigsysteem?

Voor keukenafzuiging met hoge luchtvochtigheid en oliedamp wordt normaal gesproken roestvrij staal 304 aanbevolen. Het is bestand tegen corrosie en is gemakkelijk schoon te maken. Voor zeer agressieve chemische uitlaatgassen is RVS 316 de betere keuze.

Welke gegevens zijn nodig voor een offerte?

Geef de afmetingen van de klep, het materiaal, de regelmodus (handmatig of gemotoriseerd), de spanning van de actuator, het signaaltype en de vereiste lekklasse op. Als aangepaste flenzen nodig zijn, voeg dan de flensstandaard of tekening toe.

Is de klep geschikt voor installatie buiten of op het dak?

Ja. Selecteer een roestvrijstalen behuizing en een actuator met IP54 of hogere bescherming. Om de levensduur te verlengen wordt ook een weersscherm over de actuator aanbevolen.

Wat is de typische levertijd voor standaard- en aangepaste formaten?

Standaardmaten zijn vaak binnen 7 tot 15 werkdagen leverbaar. Aangepaste formaten en speciale materialen kunnen langer duren, afhankelijk van de bestelhoeveelheid en het huidige productieschema. Bij elke offerte geven wij een schatting van de levertijd.

Over Shengyuan-technologie

Shengyuan Technology (merk DeFa) is al meer dan 20 jaar actief op het gebied van milieucontroleapparatuur en hoogspanningssystemen. De productieactiviteiten van het bedrijf omvatten dempers, luchtzuiveringsmodules en hoogspanningsgeneratoren, waarmee klanten in Noord-Amerika, Europa en Azië worden bediend. Rechthoekige luchtvolumeregelaars worden geproduceerd onder een gedocumenteerd kwaliteitsmanagementsysteem, waarbij maatinspectie, traceerbaarheid van materialen en functietests van de actuator vóór verzending worden uitgevoerd.
