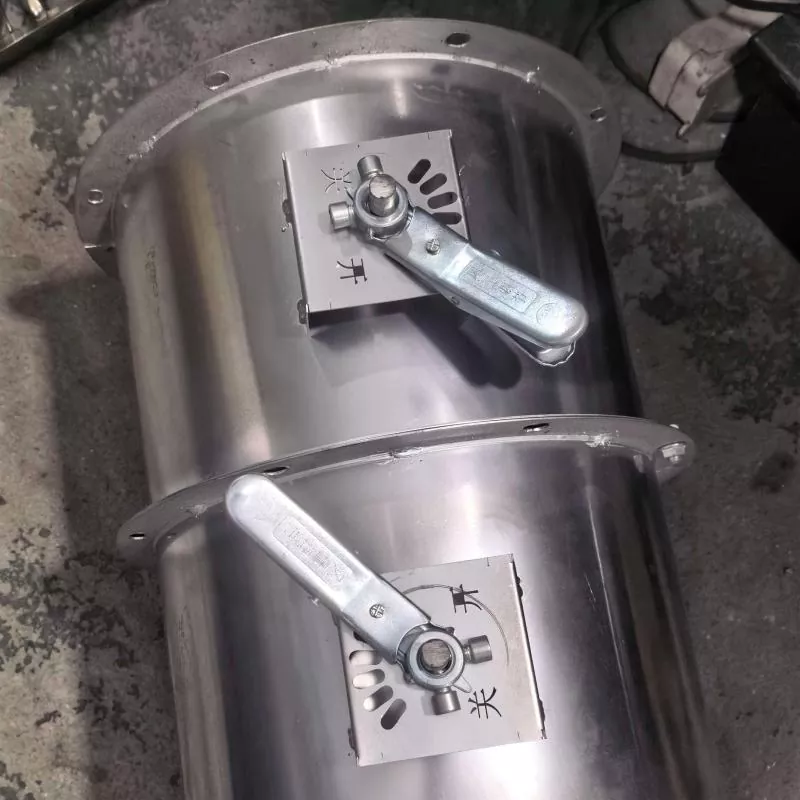

Ventilatieregelklep

DeFa-ventilatiedempers worden gebruikt om de luchtstroom te beheren in HVAC-systemen, cleanrooms, industriële procesventilatie en luchtbehandeling in tunnels of metro's. Het productassortiment omvat gemotoriseerde regelkleppen, handmatige balanskleppen, pneumatische afsluitkleppen en brand-/rookkleppen. De dempers worden geproduceerd door Shengyuan Technology (merk DeFa), dat meer dan 20 jaar ervaring heeft met milieucontroleapparatuur en elektronische hoogspanningssystemen.

Standaard en aangepaste formaten zijn leverbaar. Materiaalkeuze, actuatortype, stuursignaal en lekklasse worden geconfigureerd volgens de kanaalsysteemvereisten. In de volgende paragrafen worden de belangrijkste technische gegevens, constructiedetails, selectiepunten en onderhoudsaanbevelingen beschreven.

Technische gegevens

Constructiedetails

Frame en messen

Het frame is gevormd uit gegalvaniseerd staal of roestvrij staal met een flens- of slip-fit ​​verbinding. De messen zijn geprofileerd voor stijfheid en zijn verkrijgbaar in arrangementen met één of meerdere messen. Voor corrosieve omgevingen kan roestvrij staal 316 of gegalvaniseerd staal met epoxycoating worden gespecificeerd.

Afdichtingen en lagers

Bladrandafdichtingen en framepakkingen verminderen lekkage in gesloten positie. Nylon- of bronzen lagers ondersteunen de bladassen. Deze lagers zijn geselecteerd om lage wrijving te bieden zonder de noodzaak van regelmatige smering.

Actuatormontage

Elektrische en pneumatische aandrijvingen worden met een universele klem of directe koppeling op de klepas gemonteerd. Actuators met veerretour worden gebruikt waar de demper bij stroomuitval niet in een veilige positie moet komen. De actuatorbedrading en positie-indicator blijven na installatie toegankelijk.

Selectierichtlijnen

Bij het selecteren van een demper moeten de volgende punten in acht worden genomen:

• Controlefunctie:Voor het moduleren van de luchtstroom kiest u voor een lekarme klep met analoog stuursignaal. Voor eenvoudige isolatie is een tweestandenklep met open/dicht-actuator voldoende.
• Kanaaldruk:De dikte van het klepblad en de as moeten overeenkomen met de statische druk in het kanaal. Hogere druksystemen vereisen een versterkte constructie.
• Lekkagevereiste:Toepassingen zoals cleanrooms of laboratoria vereisen vaak lekkage van klasse 0 of 1. Algemene comfortsystemen kunnen klasse 2 of 3 gebruiken.
• Omgevingsomstandigheden:Buiteninstallaties vereisen weerbestendige actuatoren en corrosiebestendige materialen. Voor afvoerkanalen in de keuken of voor chemische dampen kan een roestvrijstalen constructie nodig zijn.
• Brandveiligheid:Wanneer het kanaal door een brandwerende muur loopt, moet een gecertificeerde brandklep worden geselecteerd en geïnstalleerd volgens de plaatselijke regelgeving.

Kwaliteitsborging en testen

DeFa-dempers worden geproduceerd onder een gedocumenteerd kwaliteitsmanagementsysteem. Elke batch wordt gecontroleerd op de uitlijning van de messen, de integriteit van de afdichtingen en de werking van de actuator. Lekkagetests worden steekproefsgewijs uitgevoerd volgens EN 1751 of GB/T 14294. Brandkleppen worden getest in goedgekeurde laboratoria en voorzien van de relevante testrapporten.

Voor projecten waarvoor aanvullende documentatie vereist is, kunnen we materiaalcertificaten, actuatorcyclustestrecords en fabrieksacceptatietestrapporten verstrekken.

Installatie-opmerkingen

• Monteer de klep in een recht kanaaldeel. Een recht stuk van minimaal 2 tot 3 kanaaldiameters voor en na de klep vermindert de turbulentie en verbetert de regelnauwkeurigheid.
• Voor brandkleppen volgt u de installatierichting die op het etiket staat aangegeven en dicht u de ringvormige opening af met goedgekeurd brandwerend materiaal.
• Controleer of de draairichting van de aandrijving overeenkomt met het stuursignaal. Als er meerdere dempers worden gebruikt, stel dan de adressen en signaalbereiken in voordat het systeem wordt opgestart.
• Zorg voor een toegangspaneel in de buurt van de demper om inspectie en vervanging van de actuator mogelijk te maken zonder het kanaal door te snijden.

Onderhoud en probleemoplossing

Routinecontroles

• Elke maand: inspecteer de messen en afdichtingen visueel op ophoping van stof of vreemde voorwerpen.
• Elk kwartaal: laat de demper het volledige bereik doorlopen en controleer of de positiefeedback overeenkomt met de werkelijke bladhoek.
• Jaarlijks: test de fail-safe werking van brand-/rookkleppen en vervang eventuele versleten afdichtingen of actuatorbatterijen.

Veelvoorkomende fouten

• Demper reageert niet op stuursignaal:Controleer de bedrading, de voeding van de actuator en de signaalpolariteit. Als de actuator een signaal ontvangt maar niet beweegt, kan het koppel onvoldoende zijn als gevolg van kanaaldruk of vastlopen van het mes.
• Luchtlekkage in gesloten positie:Inspecteer de mesrandafdichtingen op slijtage of verkeerde uitlijning. Pas indien nodig de messtops aan.
• Overmatig bedrijfsgeluid:Controleer op losse messen, versleten lagers of kanaaltrillingen. Draai de askoppelingen vast en voeg indien nodig kanaalverstijvingen toe.

Veelgestelde vragen

Kan ik een demper in een niet-standaard maat krijgen?

Ja. Aangepaste formaten worden geproduceerd om te passen bij niet-standaard kanaalafmetingen. Geef de openingsgrootte, het flenstype en de vereiste lekklasse op voor een nauwkeurige offerte.

Wat is het verschil tussen tegengestelde blad- en parallelle bladdempers?

Tegengestelde bladdempers roteren aangrenzende bladen in tegengestelde richtingen, waardoor een meer lineaire luchtstroomkarakteristiek ontstaat. Ze hebben de voorkeur voor modulerende regeling. Parallelle bladdempers bewegen alle bladen in dezelfde richting en worden voornamelijk gebruikt voor open/dicht- of tweestandenservice.

Levert u dempers met snelwerkende aandrijvingen voor veiligheidssystemen?

Ja. Elektrische aandrijvingen met veerretour en pneumatische aandrijvingen met snelle uitlaatkleppen kunnen sluittijden van enkele seconden bereiken. Deze worden vaak gespecificeerd voor rookbeheersing of noodisolatie.

Kan de demper worden gebruikt in een omgeving met hoge luchtvochtigheid?

De roestvrijstalen of gecoate gegalvaniseerde stalen constructie met IP54 of hogere actuatorbescherming is geschikt voor gebieden met een hoge luchtvochtigheid, zoals zwembaden of kustinstallaties. Er moeten ook afgedichte lagers en pakkingen worden geselecteerd.

Welke documenten worden bij brandkleppen meegeleverd?

Bij gecertificeerde brandkleppen wordt het testrapport, het conformiteitscertificaat en de montagehandleiding meegeleverd. De specifieke documenten zijn afhankelijk van de gevraagde certificeringsstandaard, zoals GB, EN of UL.

Over DeFa

DeFa is het productmerk van Shengyuan Technology, een fabrikant die gespecialiseerd is in hardware voor omgevingscontrole en elektronische hoogspanningssystemen. De dempingsproducten van het bedrijf profiteren van dezelfde technische discipline die wordt toegepast op de stroomvoorziening en zuiveringsapparatuur, met aandacht voor materiaalkeuze, toleranties en betrouwbaarheid op lange termijn.
