Behandeling van organisch afvalgas voor machines met hete kop

Uitlaatgas dat wordt gegenereerd door heetsmeedprocessen bestaat uit hoge temperaturen (150–400 °C), olienevel met een hoge concentratie, kleverige fijne PM2,5-deeltjes, VOS (totale koolwaterstoffen anders dan methaan), grafiet en metaalstof. Organische afvalgasbehandeling voor Hot Heading-machines is gevoelig voor verstopping van pijpleidingen en brengt open vuur en vonken met zich mee, wat brandrisico's met zich meebrengt.

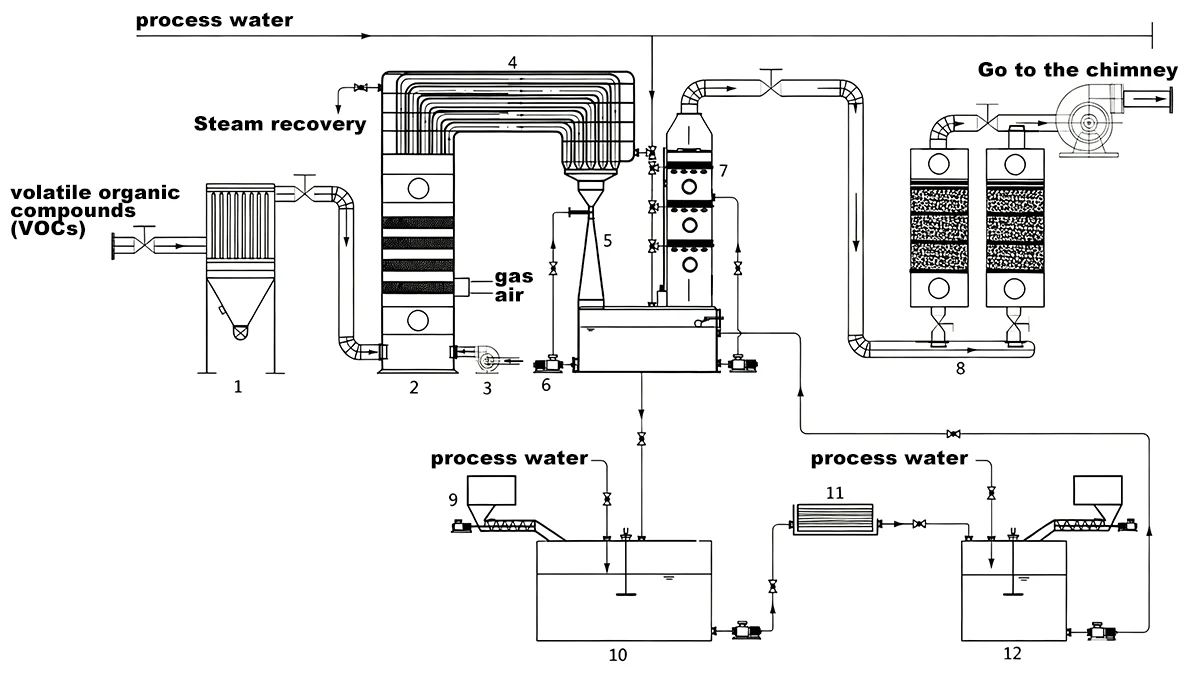

De standaardbehandelingsworkflow wordt als volgt gedefinieerd:Gasopvang → Vlamonderschepping en koeling → Verwijdering van olienevel → VOS-behandeling → Standaardontlading.

1. Apparatuur voor verzameling en voorbehandeling (veiligheid en anti-verstopping)

1.1 Gesloten gaskap en pijpleidingsysteem

Functie: Vang oliedampen en nevels van smeedkoppen, mallen en olie-injectiegebieden volledig op om diffuse emissies onder controle te houden.

Type: Halfgesloten / volledig gesloten afzuigkappen voorzien van hittebestendige zachte gordijnen.

Belangrijkste punten: Houd de luchtstroomsnelheid op 8–15 m/s om olieophoping en terugstroming van vonken te voorkomen.

1.2 Vlamdover en koeler

Functie: Blokkeert vonken en oxideafzettingen bij hoge temperaturen en koelt rookgas af van 300–400°C tot onder 180°C om stroomafwaartse apparatuur te beschermen tegen brand en doorbranden.

Werkingsprincipe: Labyrintstructuur of roestvrijstalen golfplaten, gecombineerd met lucht/waterkoeling-warmte-uitwisseling.

Kenmerken: Bestand tegen hoge temperaturen, vlamonderdrukking, vorming van olieslib en speciale asreinigingspoorten.

1.3 Voorfilter

Functie: Vangt grote oliedruppels, grafietstof en oxideschilfers op om de belasting van elektrostatische en actieve kooleenheden te verminderen.

Filtermedia: herbruikbaar en wasbaar metalen gaas + glasvezelkatoen.

Prestaties: Verwijdert 50%–80% van de grote oliedruppels en voorkomt vervuiling van stroomafwaartse elektrodeplaten en filtermaterialen.

2. Kernolienevelzuiveringsapparatuur (verwijdering van olienevel en PM2.5)

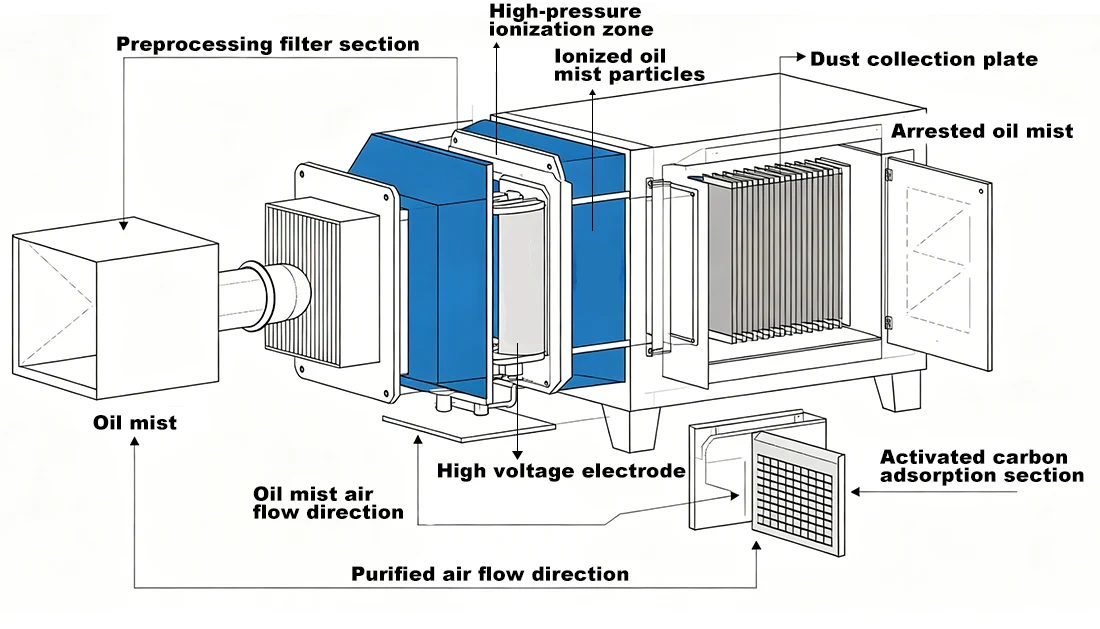

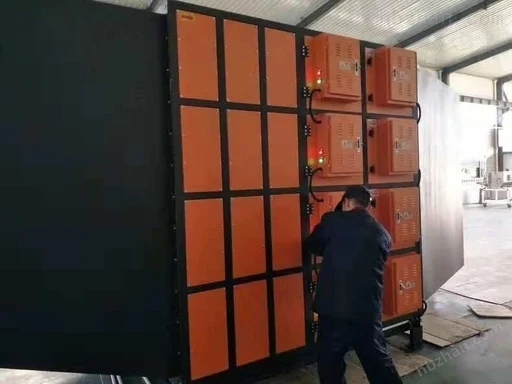

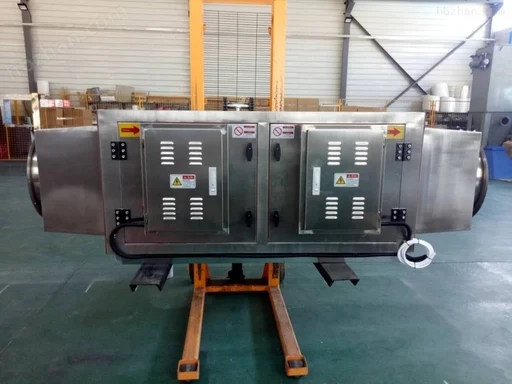

2.1 Elektrostatische stofvanger met hoge spanning (ESP, reguliere oplossing)

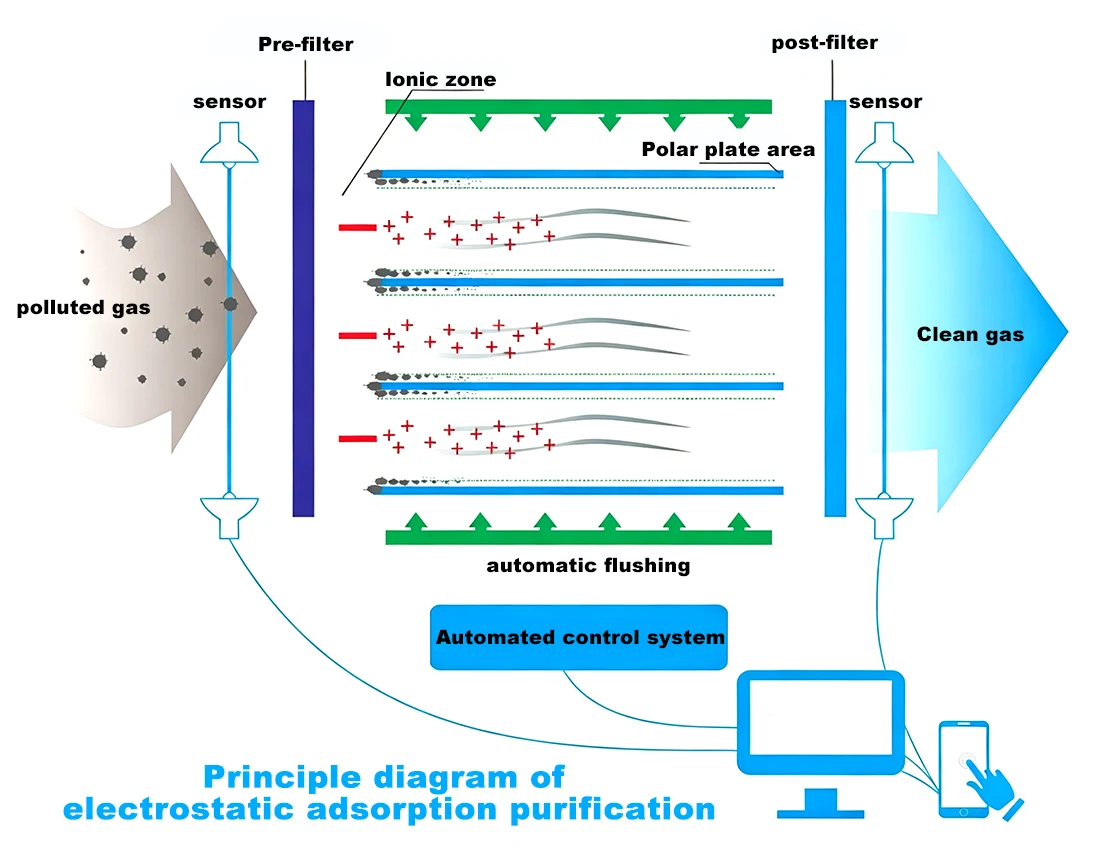

Werkingsprincipe: gasionisatie en deeltjesverzameling. Onder een elektrisch hoogspanningsveld van 12–16 kV hecht geladen olienevel zich aan de elektrodeplaten en stroomt door de zwaartekracht naar beneden in de olieopvangbak.

Efficiëntie: verwijdering van olienevel ≥95%, verwijdering van PM2,5 ≥90%; concentratie olienevel uitlaat ≤5 mg/m³.

Kenmerken: Bestand tegen temperaturen tot 180°C, lage drukval, recycleerbare afgewerkte olie, lage bedrijfskosten, ideaal voor zware olienevel veroorzaakt door heet smeden.

2.2 Dynamische centrifugale olienevelafscheider

Werkingsprincipe: De roterende waaier met hoge snelheid genereert middelpuntvliedende kracht om olienevel af te scheiden, die zich langs de schaalwand verzamelt.

Efficiëntie: 70%–85%, geschikt voor de voorbehandeling van grote oliedruppels met een hoge concentratie.

Kenmerken: Geen verbruiksartikelen, maximale bedrijfstemperatuur 120°C, eenvoudig onderhoud.

2.3 Natte wasser

Werkingsprincipe: Sproei water of alkalische vloeistof om olienevel en stof op te vangen, terwijl het rookgas wordt gekoeld en een klein deel van de VOS wordt verwijderd.

Efficiëntie: verwijdering van olienevel 80%–90%, stofverwijdering meer dan 90%.

Nadelen: Produceert olieachtig afvalwater en kan in de winter bevriezen; vereist een regelmatige chemische dosering.

Toepassing: Scenario's met extreem zware olienevel en scherpe geuren.

3. Behandelingsapparatuur voor VOS (niet-methaan totale koolwaterstoffen) (geurbeheersing en naleving)

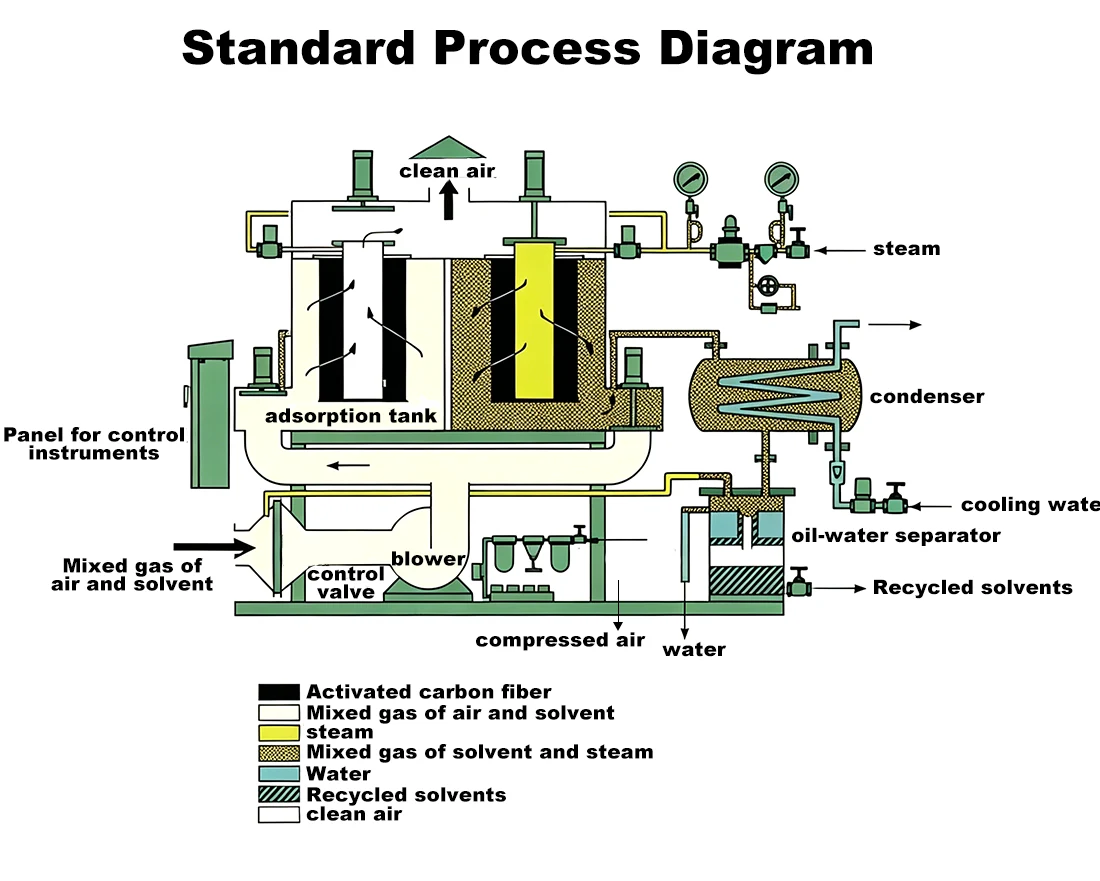

3.1 Actieve kooladsorber (veel gebruikt voor VOS met een lage concentratie)

Werkingsprincipe: VOS en geuren worden opgevangen door microporiën van actieve kool.

Efficiëntie: totale verwijdering van koolwaterstoffen met uitzondering van methaan ≥90%, waarbij wordt voldaan aan de emissielimiet ≤60 mg/m³ (in sommige regio's gelden strengere normen).

Kenmerken: Lage investering, snelle installatie. Geschikt voor VOC's met een lage tot gemiddelde concentratie afkomstig van heet smeden; koolstofvervanging of regeneratie is periodiek vereist.

3.2 UV-fotokatalytische oxidatie (extra ontgeuring)

Werkingsprincipe: UV-licht en katalysatoren ontleden VOC's in kooldioxide en water, voornamelijk om geurtjes te elimineren.

Efficiëntie: verwijdering van VOS 50%–70%. Kan niet alleen worden gebruikt voor naleving, alleen voor ontgeuring na de fase.

Kenmerken: Geen verbruiksartikelen, lage bedrijfskosten voor lichte geurbestrijding.

3.3 Katalytische oxidatie (CO, voor VOS met gemiddelde tot hoge concentratie)

Werkingsprincipe: Edelmetaalkatalysatoren maken oxidatieve ontleding van VOS bij lage temperatuur (250–350°C) mogelijk.

Efficiëntie: ≥95% zonder secundaire vervuiling, waardoor een stabiele naleving op lange termijn wordt gegarandeerd.

Kenmerken: Matige bedrijfskosten met elektrische verwarming vereist; past bij continue productielijnen.

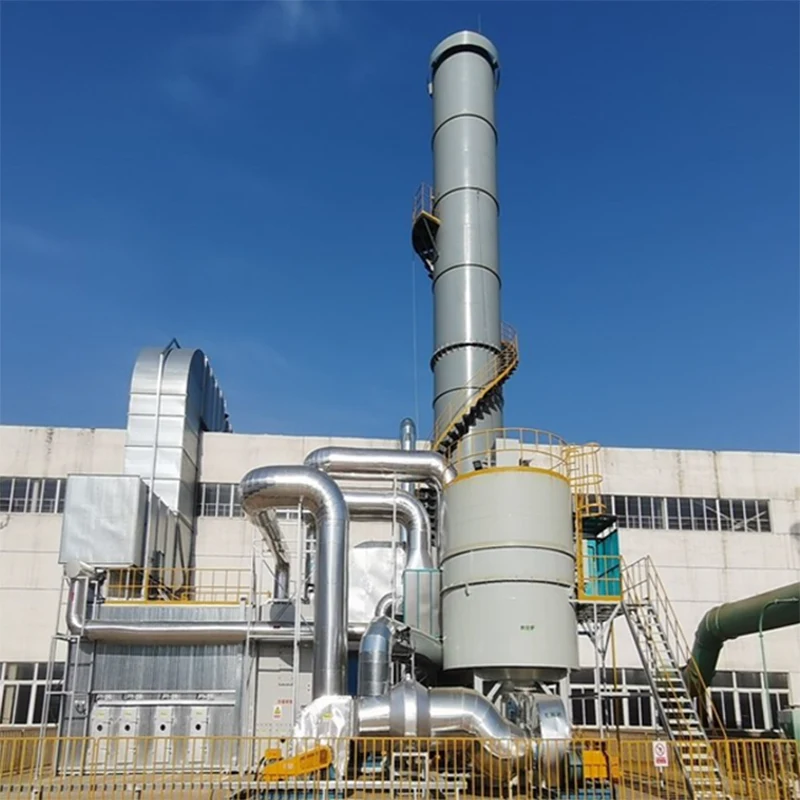

3.4 Regeneratieve thermische oxidator (RTO, voor hoge concentratie en grote luchtstroom)

Werkingsprincipe: Keramische regeneratoren verwarmen het rookgas voor, en VOS worden volledig geoxideerd bij 750–820°C met een warmteterugwinningsrendement van meer dan 95%.

Efficiëntie: ≥98%. Ideaal voor grootschalige warmsmeedlijnen en VOC's met een hoge concentratie.

Nadelen: hoge kapitaalkosten, grote voetafdruk en aanvullende aardgasvoorziening vereist.

4. Nabehandeling en hulpapparatuur (stabiele werking en veiligheid)

1. Mist Eliminator / Baffle Plate: Verwijdert resterende water- en oliedruppels uit scrubbers en condensors om olieophoping in ventilatoren en druipende schoorsteen te voorkomen.

2. Bestand tegen hoge temperaturen, corrosiebestendig en met geïnduceerde trekventilator: geschikt voor 180 ° C, frequentie-converteerbaar, overwint de systeemweerstand en voorkomt olielekkage en zelfontbranding.

3. Uitlaatpijp van 15 m: koolstofstaal of roestvrij staal met corrosiewerende coating, conform de nationale norm GB 16297.

4. Online monitoringsysteem: volgt de totale hoeveelheid koolwaterstoffen, met uitzondering van methaan, deeltjes, temperatuur, vochtigheid en zuurstofgehalte; gegevens worden in realtime geüpload naar platforms voor milieutoezicht.

5. PLC automatisch besturingssysteem: ondersteunt automatische start/stop, drukverschilalarm, temperatuurvergrendeling, vlam- en explosiebeveiliging en foutoverdracht op afstand.

5. Aanbevolen systeemconfiguraties per werkomstandigheden

5.1 Enkele/kleine productielijn (1–3 smeedmachines, lage tot gemiddelde olienevel)

Gesloten gasopvang → Vlamdover & koeler → Voorfilter → ESP → Actieve kooladsorber → Ventilator met aanzuiglucht → Schoorsteen van 15 m

Kenmerken: Kosteneffectief, volledige naleving van olienevel en VOS, uitstekende ontgeuringsprestaties en eenvoudig onderhoud.

5.2 Middelgrote tot grote productielijn (4–10 smeedmachines, zware olienevel en geur)

Gesloten gasopvang → Vlamdover en koeler → Voorfilter van metaalgaas → ESP → Adsorber met actieve kool → UV-fotokatalytische eenheid → Aanzuigventilator → Schoorsteen

Kenmerken: Stabiele behandeling voor zware olienevel, rookvrije werkplaats en laag risico op klachten van het publiek.

5.3 Grote continue productielijn (meer dan 10 smeedmachines, VOS met hoge concentratie)

Gasopvang → Vlamdover en koeler → ESP → Actieve koolconcentrator → Katalytische oxidatie (CO) → Schoorsteen

Kenmerken: Ultra-lage emissie op lange termijn, geen secundaire vervuiling, op maat gemaakt voor bedrijven onder belangrijk milieutoezicht.

6. Kernproductvoordelen (voor voorstellen en biedingsdocumenten)

1. Efficiënte verwijdering van olienevel: ESP dient als kernuitrusting en bereikt een verwijdering van ≥95% olienevel en ≥90% verwijdering van PM2,5, waardoor de verspreiding van dampen en de ophoping van gemalen olie in werkplaatsen worden geëlimineerd.

2. Stabiele naleving van VOC's: Actieve koolstof- of CO-technologie zorgt ervoor dat de totale koolwaterstoffen met uitzondering van methaan voldoen aan GB 16297 en lokale emissienormen.

3. Vlam- en explosiebeveiliging: Geïntegreerde vlamonderschepping, koeling en antistatisch ontwerp voorkomen dat vonken de apparatuur binnendringen en zelfontbranding van opgehoopte olie veroorzaken.

4. Bescherming van apparatuur en weinig onderhoud: Front-end units onderscheppen olieslib en stof om verstopping en corrosie van pijpleidingen en ventilatoren te voorkomen, waardoor de onderhoudsfrequentie en -kosten worden verlaagd.

5. Verbeterde werkplaatsomgeving en gezondheid op het werk: Elimineert scherpe dampen en verbetert de zichtbaarheid, waardoor beroepsziekten en personeelsverloop worden verminderd.

6. Naleving van de regelgeving en preventie van klachten: Georganiseerde emissie- en onlinemonitoring helpen om EIA, lozingsvergunningen en milieu-inspecties te doorstaan ​​zonder klachten van het publiek.

7. Recycling van afgewerkte olie voor kostenreductie: Ingezamelde afgewerkte olie kan worden gerecycled en hergebruikt om de bedrijfskosten te compenseren.

8. Modulair ontwerp: compacte footprint en snelle installatie, geschikt voor nieuwe en bestaande productielijnen zonder de normale productie te verstoren.

7. Noodzaak van installatie

· Strikte milieuvoorschriften: Hete smeeddampen en VOC's zijn de belangrijkste verontreinigende stoffen onder toezicht. Directe lozingen of buitensporige emissies leiden tot boetes variërend van 100.000 tot 1.000.000 RMB of tot schorsing van de productie. Het behandelingssysteem is een must voor naleving van de regelgeving.

· Garandeer een normale productie: Zware dampen, slecht zicht en gladde, geoliede vloeren hinderen de werking, verhogen de werkgerelateerde verwondingen en veroorzaken een hoog personeelsverloop.

· Verminder uitval- en reparatiekosten van apparatuur: ongefilterde olienevel leidt tot verstopping van leidingen, corrosie en brandgevaar, wat resulteert in jaarlijkse onderhoudskosten van tienduizenden RMB. Het systeem vermijdt dergelijke verliezen effectief.

· Ondersteuning van klantenaudits: Milieunaleving is een basisvereiste voor bestellingen van auto-onderdelen, hardware en buitenlandse handelsklanten. Goede behandelingsoplossingen helpen klanten behouden.

· Aanpassen aan het verscherpte beleid: de regelgeving inzake VOC's en dampen wordt jaar na jaar strenger. Vroegtijdige installatie zorgt voor eenmalige naleving en vermijdt dure retrofits later.

8. Professionele terminologie (voor technische documenten en promotie)

Apparatuurvoorwaarden

Rookreiniger bij heet smeden, elektrostatische stofvanger (ESP), vlamdover en koeler, voorfilter, centrifugale oliemistafscheider, natte gaswasser, adsorber met actieve kool, UV-fotokatalytische oxidatie-eenheid, katalytische oxidatie (CO), regeneratieve thermische oxidatie (RTO), misteliminator, ventilator die bestand is tegen hoge temperaturen, automatische PLC-besturing, online monitoring van VOC's

Proces- en technologievoorwaarden

Behandeling van dampen bij hoge temperaturen, zuivering van olienevel, vermindering van VOS, conformiteit met totale koolwaterstoffen anders dan methaan, verwijdering van PM2,5, bescherming tegen vlammen en explosies, koeling en coagulatie, elektrostatische adsorptie, katalytische oxidatie, verbranding bij lage temperatuur, recycling van afgewerkte olie, opvang van vluchtige emissies, georganiseerde lozing, aangroeiwerende werking en antiverstopping

Nalevings- en waardevoorwaarden

Geïntegreerde emissienorm voor luchtverontreinigende stoffen, EIA-aanvaarding, Lozingsvergunning, Milieu-inspectie, Naleving van dampen, Vermindering van VOS-emissies, Groene fabriek, Schonere productie, Gezondheid op het werk, Productiegarantie, Kostenreductie en efficiëntieverbetering
