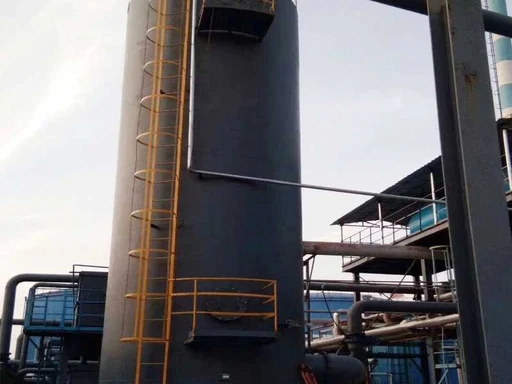

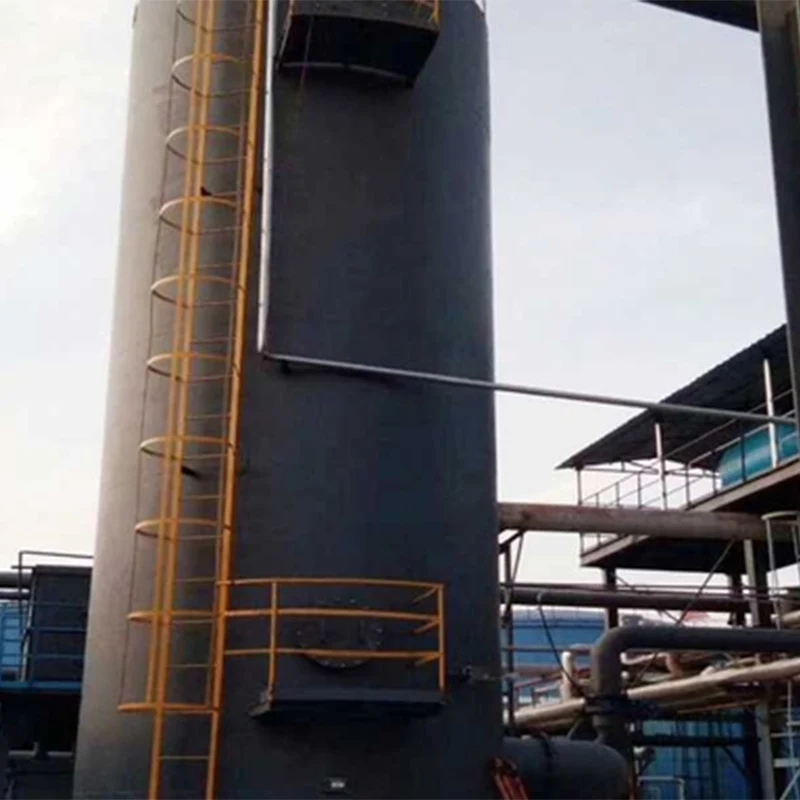

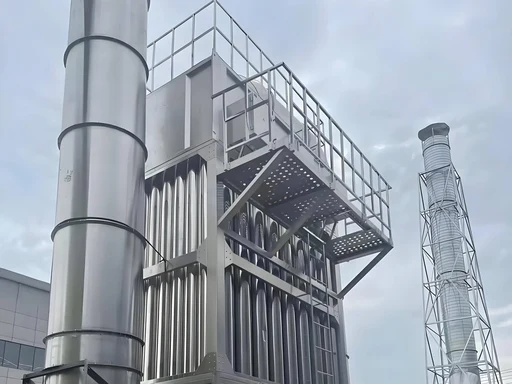

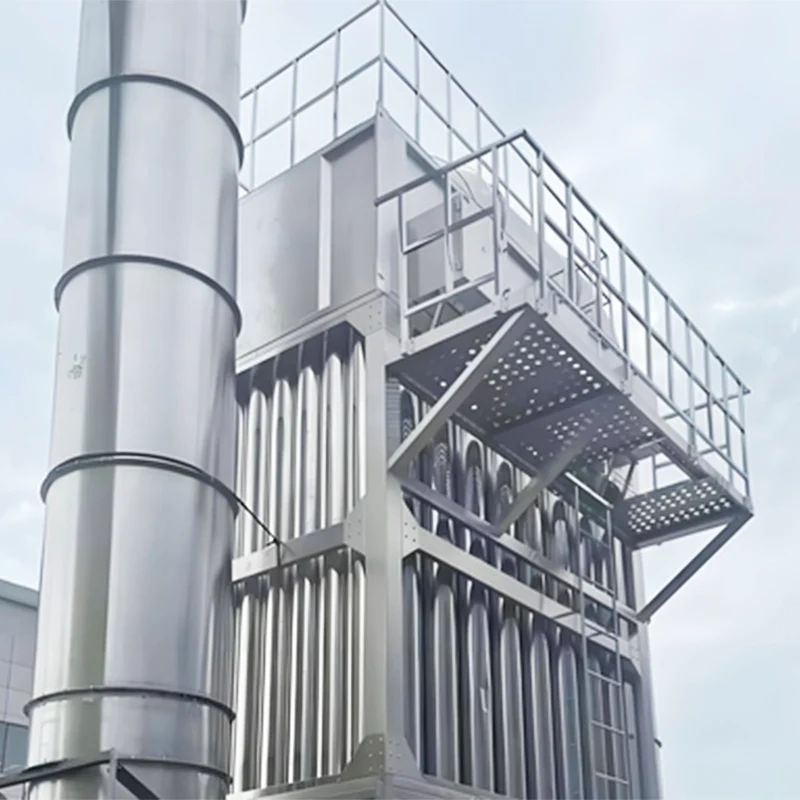

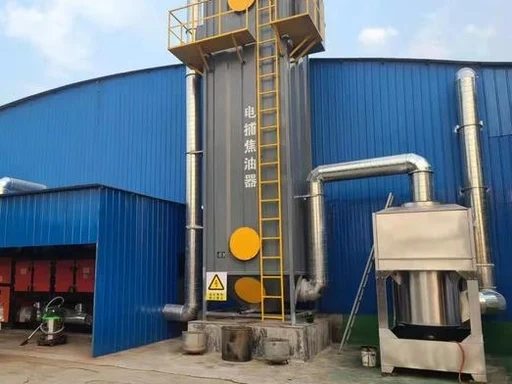

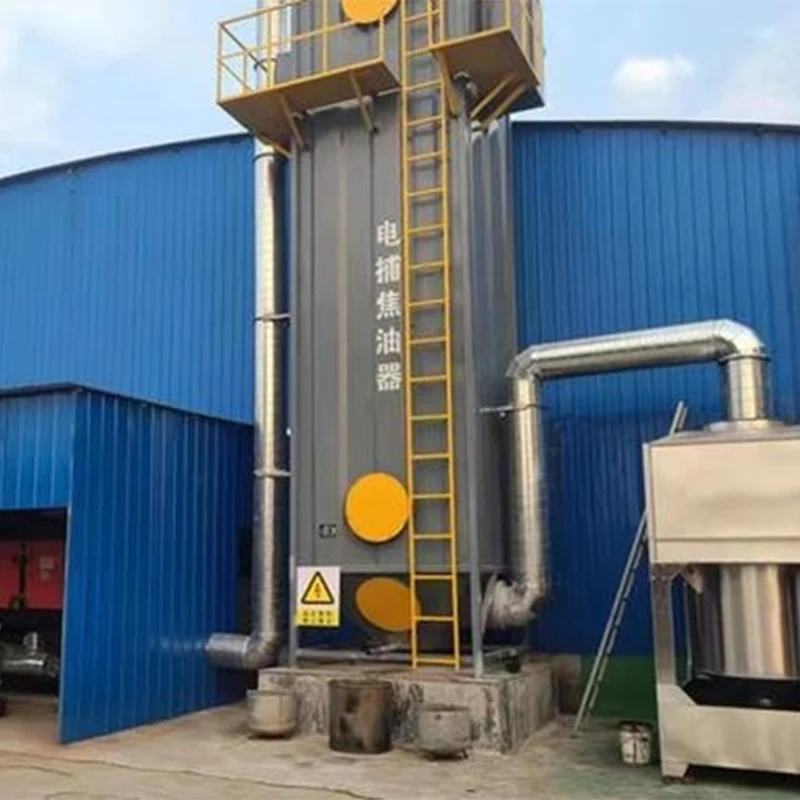

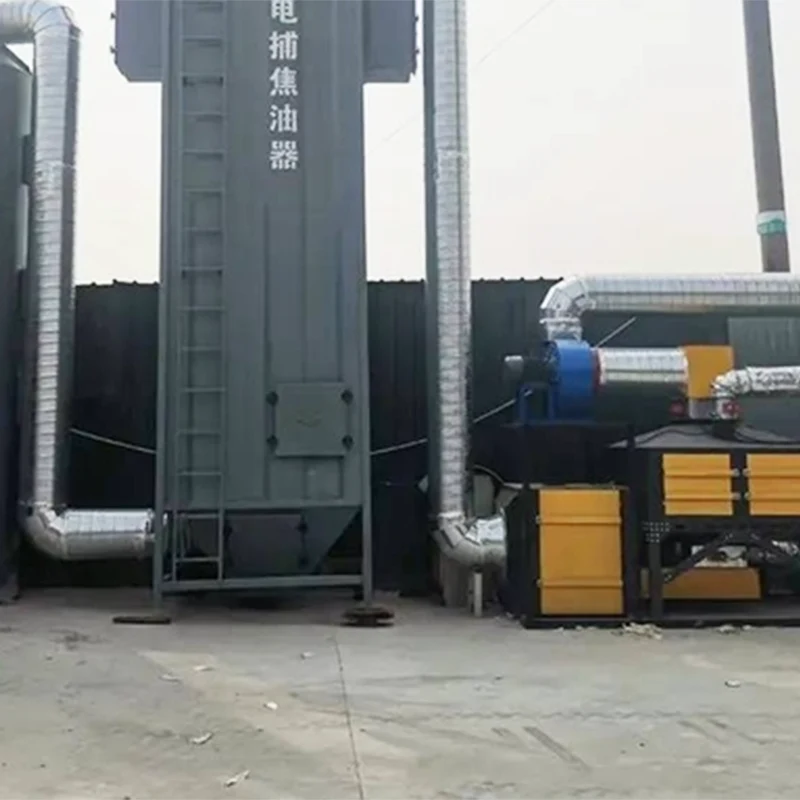

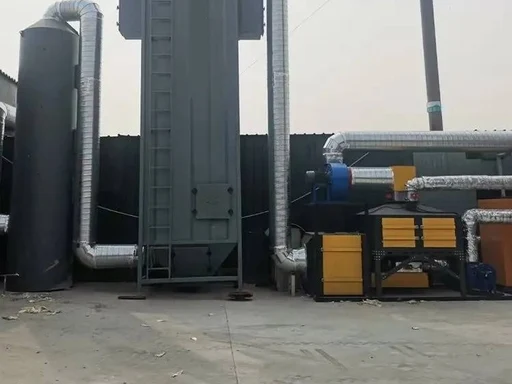

Elektrostatische stofvanger

De Electrostatic Precipitator (ESP) is een kernzuiveringsapparaat dat teerdruppels, fijn stof, olienevel en roet uit uitlaatgassen scheidt via elektrostatische hoogspanningsvelden. Met een hoge teerverwijderingsefficiëntie, lage luchtstroomweerstand, hoge temperatuurbestendigheid en recycleerbare afgevangen materialen, wordt het op grote schaal ingezet voor de behandeling van hoogviskeuze, met teer beladen uitlaatgassen in de cokesfabrieken, steenkoolchemie, heet smeden, biomassaketels, asfalt-, rubber- en koolstofproductie-industrieën.

1. Kernwerkingsprincipe (elektrostatische hoogspanningsadsorptie)

Het zuiveringsproces verloopt in vijf stappen:Elektrische veldionisatie → Opladen van druppels → Directionele migratie → Adsorptie en verzameling → Oliedrainage door zwaartekracht.

1. Corona-ontlading en ionisatie: De hoogspanningsschakelkast voert een negatieve DC-hoogspanning van 40-80 kV uit naar corona-elektroden (kathodes), waardoor een sterk elektrisch veld wordt gevormd met geaarde verzamelelektroden (anodes). Lucht in het veld wordt geïoniseerd in massieve elektronen en negatieve ionen om een ​​coronazone te creëren.

2. Opladen van druppels: uitlaatgassen met teerdruppels (0,1–100 μm), olienevel en stof komen van onderaf binnen. Teer- en mistdeeltjes adsorberen negatieve ionen en worden negatief geladen terwijl ze door het elektrische veld gaan.

3. Directionele migratie: Aangedreven door elektrische veldkracht bewegen geladen druppels zich snel naar geaarde verzamelelektroden.

4. Adsorptie en opvang: Druppeltjes hechten zich aan het elektrodeoppervlak en geven elektrische ladingen af. Wanneer de opgehoopte teer een bepaalde dikte bereikt, stroomt het door de zwaartekracht naar beneden in het oliecarter aan de onderkant, waar het wordt verzameld en gerecycled.

5. Afvoer van schoon gas: Gezuiverd gas verlaat de bovenkant en stroomt naar daaropvolgende ontzwavelings-, denitrificatie- of ventilatorsystemen.

2. Belangrijkste structurele typen (geclassificeerd door het verzamelen van elektroden)

2.1 Honingraattype (mainstream, hoog rendement en compacte lay-out)

· Verzamelelektrode: regelmatige zeshoekige honingraatbuisbundels met parallelle pijpleidingen voor een gelijkmatige verdeling van de luchtstroom.

· Corona-elektrode: Spike-draden of staaldraden geïnstalleerd in het midden van elke honingraatbuis.

· Voordelen: Verwijderingsefficiëntie ≥99,5%, lage weerstand (50–150 Pa), grote gasverwerkingscapaciteit en compacte structuur. Ideaal voor warmsmeedwerkplaatsen, biomassaketels en kleine tot middelgrote cokesfabrieken.

2.2 Buisvormig type (grote capaciteit en eenvoudig onderhoud)

· Verzamelelektrode: ronde stalen buizen met een binnendiameter van 200–300 mm.

· Corona-elektrode: hangende kathodedraad, vastgezet met bovenste en onderste hangers in elke buis.

· Voordelen: Bestand tegen temperaturen tot 250°C, anti-verstopping en gemakkelijke asreiniging, geschikt voor grote gasstromen. Hoofdzakelijk toegepast in grote cokesfabrieken en hoogovengasbehandeling.

2.3 Type concentrische cilinder (verouderd, laag debiet, zelden gebruikt)

· Verzamelelektrode: binnenste en buitenste concentrische hulzen met in het midden gemonteerde kathodedraad.

· Voordelen: eenvoudige structuur en lage initiële investering.

· Nadelen: lage zuiveringsefficiëntie, grote footprint en beperkte verwerkingscapaciteit. Geleidelijk afgebouwd en vervangen door het honingraattype.

3. Kernvoordelen

1. Ultrahoge teerverwijderingsefficiëntie: verwijderingspercentage van teer en olienevel ≥99,5%, waarbij de teerconcentratie aan de uitlaat wordt gecontroleerd onder 10 mg/m³. Het vangt effectief fijne druppeltjes zo klein als 0,1 μm op en presteert daarmee beter dan mechanische olieverwijderingsapparatuur zoals cycloonafscheiders en filterschermen.

2. Lage weerstand en energiebesparing: de luchtweerstand bedraagt ​​slechts 50–150 Pa, waardoor het energieverbruik van de ventilator met 30%–50% wordt verminderd in vergelijking met filterhuizen en scrubbers, perfect geschikt voor langdurig continu gebruik.

3. Bestand tegen hoge temperaturen voor zware omstandigheden: werkt stabiel continu bij 80–220 °C en is bestand tegen tijdelijke temperaturen tot 250 °C, waarbij het zich aanpast aan oliedampen op hoge temperatuur afkomstig van heet smeden, teergas met hoge vochtigheid uit biomassabrandstoffen en ruw cokesovengas.

4. Aangroeiwerend en eenvoudig onderhoud: geen filtermedia die kunnen verstoppen. Opgevangen teer stroomt automatisch naar buiten zonder frequente vervanging van verbruiksartikelen. Routinematige stoomreiniging is voldoende, wat leidt tot lage jaarlijkse onderhoudskosten.

5. Herwinbare afgewerkte olie voor economische voordelen: Verzamelde teer en afgewerkte olie kunnen worden gerecycled als brandstof of chemische grondstoffen om de elektriciteits- en onderhoudskosten te compenseren.

6. Beschermt stroomafwaartse apparatuur: onderschept grondig teer, olienevel en stof om verstopping van pijpleidingen, vastlopen van ventilatoren, vervuiling/verbranding van zakken en schilfering en corrosie van torens te voorkomen. Het verlengt de levensduur van stroomafwaartse apparatuur met 2 à 3 keer.

7. Verbetert de werkplaatsomgeving en voorkomt klachten: elimineert gele rook, olienevel en scherpe teergeur om de zichtbaarheid te verbeteren. Zet diffuse emissies om in georganiseerde lozingen, waardoor milieuboetes en publieke klachten worden voorkomen.

8. Explosieveilige en stabiele werking: maakt gebruik van geaarde kathode, afgedichte isolatiedozen en temperatuurvergrendelingsapparaten om elektrische vonken en zelfontbranding van opgehoopte olie te voorkomen, veilig voor rookgas dat sporen van brandbare gassen bevat.

4. Noodzaak van installatie voor de warmsmeed-, biomassa-energie- en cokesindustrie

4.1 Naleving van milieuvoorschriften

Oliedampen afkomstig van heet smeden, teerhoudend gas afkomstig van de verbranding van biomassa en ruw cokesovengas zijn strikt gereguleerde verontreinigende stoffen, waaronder VOC's, olienevel en fijnstof. Directe lozingen of buitensporige emissies zullen resulteren in boetes variërend van 100.000 tot 1.000.000 RMB, stopzetting van de productie of zelfs intrekking van lozingsvergunningen. De EDP is de meest efficiënte oplossing voor teervervuiling en een verplicht apparaat voor MER-goedkeuring, projectaanvaarding en milieu-inspecties.

4.2 Garandeert normale productie

Teer en olie met een hoge viscositeit in uitlaatgassen verstoppen gemakkelijk pijpleidingen, beschadigen ventilatoren en beschadigen filterzakken en ontzwavelingsfaciliteiten zonder de juiste behandeling. Fabrieken moeten mogelijk twee tot drie keer per maand worden gesloten vanwege schoonmaakwerkzaamheden, wat enorme productieverliezen tot gevolg heeft. Uitgerust met EDP werkt het hele systeem soepel zonder verstoppingen of corrosie, waardoor de algehele productie-efficiëntie met 15% tot 20% wordt verhoogd.

4.3 Kostenreductie en winstgroei

Vergeleken met de traditionele combinatie van filter en actieve kool vereist EDP geen regelmatige vervanging van verbruiksartikelen. Het energieverbruik bedraagt ​​slechts 0,3–0,5 kWh per 1.000 m³ behandeld gas. Voor een eenheid met een gasstroom van 100.000 m³/u kan jaarlijks 50–100 ton afgewerkte olie worden gerecycled. Met de opbrengsten uit gerecyclede olie kunnen de investeringen in apparatuur binnen 1 à 2 jaar worden terugverdiend.

4.4 Gericht op bijzondere arbeidsomstandigheden

· Heet smeden: Kan oliedampen met een hoge temperatuur van 150–300°C, hoogviskeuze nevel en grafietstof verwerken.

· Biomassaketels: Lost zakvervuiling veroorzaakt door hoge luchtvochtigheid, teer en stof op in combinatie met zakfilters.

· Cokesindustrie: Dient als essentiële voorbehandelingsapparatuur vóór ventilatoren om de daaropvolgende ontzwavelings- en debenzyleringssystemen te beschermen.

4.5 Bereidt zich voor op strikt bijgewerkt beleid

De regelgeving inzake VOS, oliedampen en teeremissies worden steeds strenger. Vroegtijdige installatie zorgt voor eenmalige naleving en vermijdt dure retrofits in de toekomst.

5. Professionele terminologie (voor biedingsdocumenten, voorstellen en promotie)

Voorwaarden voor kernapparatuur

Elektrische afschrikkingsprecipitator (EDP), honingraat EDP, buisvormige EDP, concentrische cilinder EDP, elektrostatische hoogspanningsprecipitator, corona-elektrode, verzamelelektrode, oliecarter, isolatiekast, hoogspanningsschakelkast, stoomreinigingsapparaat

Proces- en technologievoorwaarden

Elektrostatische hoogspanningsadsorptie, corona-ontlading, elektrisch veldionisatie, druppellading, directionele migratie, zwaartekrachtdrainage, teervangst, zuivering van olienevel, verwijdering van fijn stof, behandeling van rookgassen bij hoge temperaturen, aangroeiwerende en anti-verstopping, energiebesparing met lage weerstand, recycling van afgewerkte olie, georganiseerde emissie, inzameling van diffuse emissies

Voorwaarden voor toepassingsvoorwaarden

Hete smeeddamp, hete stempeldamp, teergas uit de biomassaketel, ruw cokesovengas, hoogovengas, asfaltdamp, rubbervulkanisatie-uitlaat, koolstofcalcinatierookgas, oliehoudende uitlaatgassen met hoge viscositeit, met stof beladen rookgas op hoge temperatuur

Nalevings- en waardevoorwaarden

Naleving van oliedampen, reductie van VOC-emissies, naleving van fijnstof, EIA-acceptatie, lozingsvergunning, milieu-inspectie, groene fabriek, schonere productie, arbeidsgezondheid, klachtenpreventie, productieborging, kostenreductie en efficiëntieverbetering, explosiebeveiliging

6. Typische systeemconfiguraties voor warmsmeed- en biomassaketels

6.1 Productielijn voor heetsmeedmachines (4–10 eenheden, hoge olienevel)

Luchtverzameling → Vlamdover- en koelapparaat → Honingraat EDP → Adsorptie van actieve kool → Ventilator met geïnduceerde trek → Schoorsteen van 15 m

Effect: Uitlaat olienevel ≤5 mg/m³, VOS volledig conform, rookvrije werkplaats en nul klachten van het publiek.

6.2 Systeem voor biomassaketels van 10–20 t/u (hoge luchtvochtigheid en hoog teergehalte)

Cycloon-voorontstofter → Honingraat EDP → PPS/PTFE-zakkenfilter → SDS-ontzwavelingssysteem → Inductieventilator → Schoorsteen

Effect: Voorkomt effectief zakvervuiling, uitlaatstof ≤10 mg/m³, volledige teerverwijdering en langdurig stabiele werking.
